Щит распределительный навесной ЩРН-24 IP54 (395х310х120) EKF mb24-24

Щиты распределительные ЩРН, ЩРВ предназначены для установки модульного оборудования. Используются для электромонтажа в жилых, административных, торговых и производственных зданиях. Щиты имеют металлический сварной корпус. Позволяют разместить до 90 однополюсных автоматических выключателей ВА 47-63 марки EKF.
Вид установки — встраиваемый и навесной.
-Широкий ассортимент типоразмеров в серии.
-Высококачественное порошковое покрытие RAL-7035.
-Новая конструкция изделия предотвращает доступ ко всем токопроводящим элементам.
-Быстросъемная перенавешиваемая дверь.
-Соответствие требованием ПУЭ.
-Высокий уровень электробезопасности.
-До 90 полюсов.
-Комплектуется маркировочными наклейками.
-Бокс оборудован защитной панелью, предотвращающей поражение током в ходе эксплуатации.
-Боксы производства EKF оборудованы обмедненной шпилькой заземления.
-Боксы могут быть использованы для навесного и частично утопленного монтажа.
-Защитный козырек боксов IP 54, предотвращает от попадания пыли, грязи и обледенения.

ЩРН-72 двухдверный IP31 480х565х120
ЩРН-90 IP31 480х680х120
ЩРН-12 IP 54 265х310х120

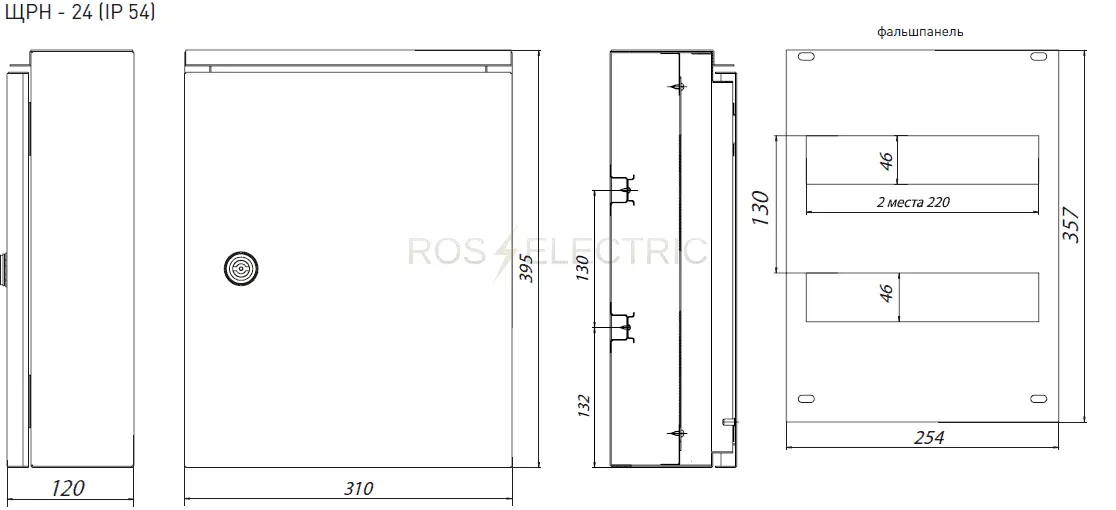

ЩРН-24 IP54 395х310х120
ЩРН-36 IP54(520х310х120) 520х310х120
ЩРН-48 IP54 620х310х120
ЩРН-9с шинами IP31 220х300х120
ЩРН-12с шинами IP31 220х300х120
ЩРН-24 с шинами IP31 350х300х120
ЩРВ-9 IP31 260х340х120
ЩРВ-12 IP31 260х340х120
ЩРВ-18М IP31 260х440х120
ЩРВ-18 IP31) 390х340х120
ЩРВ-24 IP31 390х340х120
ЩРВ-36 IP31 520х340х120
ЩРВ-48 IP31 650х340х120
ЩРВ-54 IP31 520х440х120
ЩРВ-72 двухдверный IP31 520х605х120

Комплектация
Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 31 по ГОСТ 14254-96
- DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Замок с двумя ключами ,одинаковой степени секретности.
-Знаки электробезопасности с маркировочной таблицей.
-Паспорт качества.

Комплектность боксов ЩРВ, ЩРН со степенью защиты IP 54
-DIN-рейка для установки модульной коммутационной ап- паратуры.
-Поводок заземления закрепленный на шпильку ∅ 6 мм.
-Усиленный замок трехгранный с двумя ключами.
-Знаки электробезопасности с маркировочной таблицей.
-На контур двери нанесен уплотнительный состав из вспе- ненного полиуретана.
-Сальники.
- Паспорт качества.

Номинальное напряжение, В 240/415
Марка стали сталь 08пс ГОСТ 1050-88
Контактируемые среды
невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия порошковое, RAL 7035
Количество вводов ∅30 3
Угол открытия дверей IP 31 120°
Угол открытия дверей IP 54 180°
Упаковка трехслойный листовой картон
Степень защиты по ГОСТ 14254 IP 31, IP 54
Климатическое исполнение УХЛ3 по ГОСТ 15150-69
