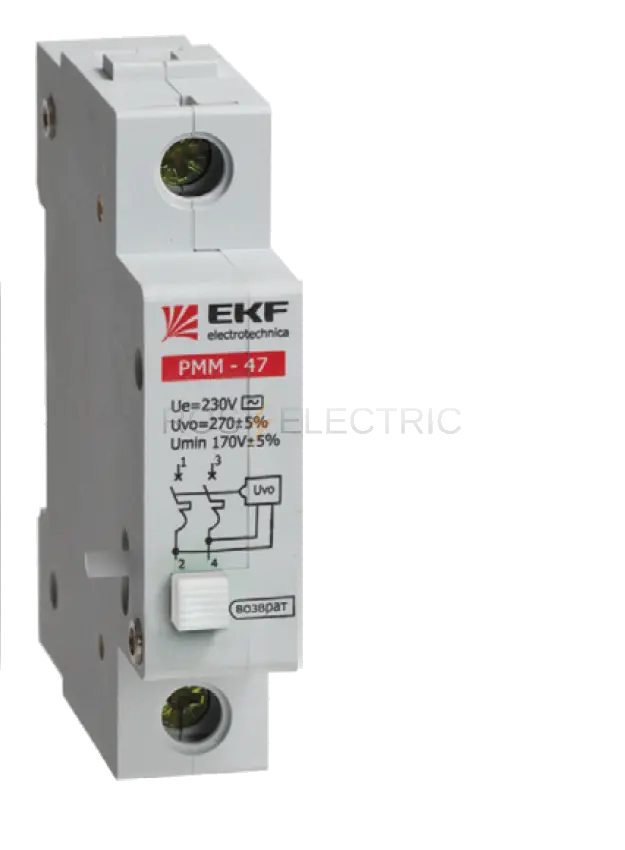

Расцепитель минимального и максимального напряжения РММ-47 (для ВА с опломбировкой) mdrmm-47-p

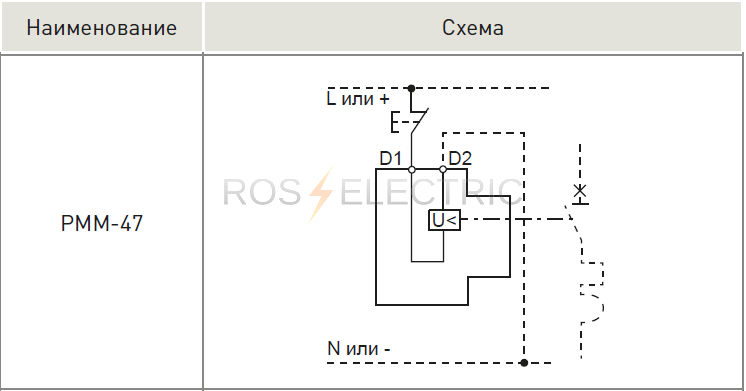

Расцепитель минимального и максимального напряжения РММ-47 - предназначен для отключения выключателей при недопустимом снижении или повышении напряжения. Конструктивно представляет собой электронный пороговый элемент, который подключается к контролируемой электрической цепи. К выходу порогового элемента подключен электромагнит, который через рычаг воздействует на механизм свободного расцепления выключателей.Используется для автоматических выключателей ВА 47-63 (4.5кА), автоматических выключателей ВА 47-63 (6кА),автоматических выключателей ВА 47-100, дифференциальных автоматов АД-32, для выключателей нагрузки ВН-63. Особенности работы расцепителей.
При срабатывании расцепителей РН-47 или РММ-47 из лицевой панели выступает кнопка «ВОЗВРАТ». Для повторного включения отключившегося выключателя необходимо нажать на кнопку «ВОЗВРАТ» до фиксации. Данная особенность исполнения конструкции расцепителей позволяет определить причину отключения выключателя: появление сверхтока или перегрузки в защищаемой цепи либо изменения напряжения до недопустимых значений либо дистанционное отключение.
В целях предотвращения выхода из строя катушки электромагнита расцепителя независимого РН-47 из-за перегрева, управление им должно осуществляться в импульсном режиме.Номинальное напряжение частотой 50 Гц, В 240/415 min 170 В ~max 270 В ~
