Корпус металлический ЩРв-2х48з-1 36 IP31 "UNIVERSAL" 730x662x138 (ВхШхГ) MKM12-V-2x48-31-Z-U
Артикул: MKM12-V-2x48-31-Z-U
Подписаться
Щиты распределительные ЩРн, ЩРв серии «УНИВЕРСАЛ» (UNIVERSAL) применяются для сборки распределительных электрощитов с использованием модульных устройств и предназначены для ввода, распределения
электроэнергии, защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
-Отличный эргономичный дизайн.
-Съемная монтажная рама.

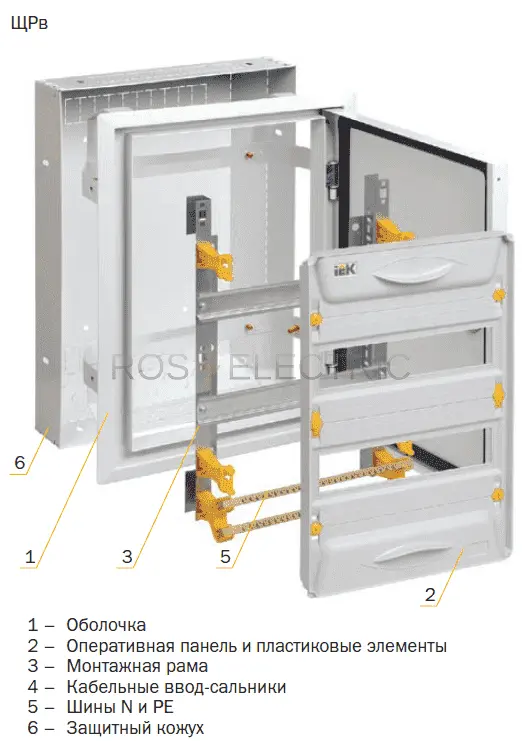

В комплекте монтажная рама,оперативная панель,кабельные ввод-сальники-2 шт,шины N и PE, заглушка на пустые модули, маркировочная таблица, знаки электро-безопасности,комплект для заземления и навески корпуса.
-Вводные отверстия сверху и снизу,
-Для удобства прокладки кабеля расстояние между задней стенкой и DIN-рейками для удобства прокладки кабеля увеличенно.
-Опломбировка корпуса.
-Легкая конструкция
Установка: навесной, встраиваемый
Толщина металла 0,8 мм
Номинальный ток 63–125 А
Тип покрытия порошковая шагрень, шагрень, муар
Цвет RAL 7032, RAL 7035, RAL 9005, RAL 9010
Степень защиты:
навесных – IP54,
встраиваемых – IP31
Климатическое исполнение и категория размещения по ГОСТ У3
Для модульные аппаратов
Ввод кабелей сверху и снизу
Располоение отверстий у встраиваемых-сверху, снизу, сзади, у навесных сверху, снизу 70×140
Артикулы и устройства серии:
MKM12-V-24-31-Z-U Корпус металлический ЩРв-24з-1 36 IP31 "UNIVERSAL" 480×352×138.Ниша:455×330×135.
MKM13-V-24-31-Z-U Корпус металлический ЩРв-24з-1 38 IP31 "UNIVERSAL" 480×352×138.Ниша:455×330×135.
MKM11-V-24-31-Z-U Корпус металлический ЩРв-24з-1 41 IP31 "UNIVERSAL" 480×352×138.Ниша:455×330×135.
MKM12-V-24-31-ZK-U Корпус металлический ЩРв-24зк-1 36 IP31 "UNIVERSAL" 480×352×138. Ниша:455×330×135
MKM13-V-24-31-ZK-U Корпус металлический ЩРв-24зк-1 38 IP31 "UNIVERSAL" 480×352×138. Ниша:455×330×135
MKM11-V-24-31-ZK-U Корпус металлический ЩРв-24зк-1 41 IP31 "UNIVERSAL" 480×352×138. Ниша:455×330×135
MKM12-V-2x24-31-Z-U Корпус металлический ЩРв-2х24з-1 36 IP31 "UNIVERSAL" 480×662×138.Ниша:455×640×135
MKM13-V-2x24-31-Z-U Корпус металлический ЩРв-2х24з-1 38 IP31 "UNIVERSAL" 480×662×138.Ниша:455×640×135
MKM11-V-2x24-31-Z-U Корпус металлический ЩРв-2х24з-1 41 IP31 "UNIVERSAL" 480×662×138.Ниша:455×640×135
MKM12-V-2x24-31-ZK-U Корпус металлический ЩРв-2х24зк-1 36 IP31 "UNIVERSAL" 480×662×138.Ниша:455×640×135
MKM13-V-2x24-31-ZK-U Корпус металлический ЩРв-2х24зк-1 38 IP31 "UNIVERSAL" 480×662×138.Ниша:455×640×135
MKM11-V-2x24-31-ZK-U Корпус металлический ЩРв-2х24зк-1 41 IP31 "UNIVERSAL" 480×662×138.Ниша:455×640×135
MKM12-V-2x36-31-Z-U Корпус металлический ЩРв-2х36з-1 36 IP31 "UNIVERSAL" 605×662×138.Ниша:580×640×135
MKM13-V-2x36-31-Z-U Корпус металлический ЩРв-2х36з-1 38 IP31 "UNIVERSAL" 605×662×138.Ниша:580×640×135
MKM11-V-2x36-31-Z-U Корпус металлический ЩРв-2х36з-1 41 IP31 "UNIVERSAL" 605×662×138.Ниша:580×640×135
MKM12-V-2x36-31-ZK-U Корпус металлический ЩРв-2х36зк-1 36 IP31 "UNIVERSAL" 605×662×138.Ниша:580×640×135
MKM13-V-2x36-31-ZK-U Корпус металлический ЩРв-2х36зк-1 38 IP31 "UNIVERSAL" 605×662×138.Ниша:580×640×135
MKM11-V-2x36-31-ZK-U Корпус металлический ЩРв-2х36зк-1 41 IP31 "UNIVERSAL" 605×662×138.Ниша:580×640×135

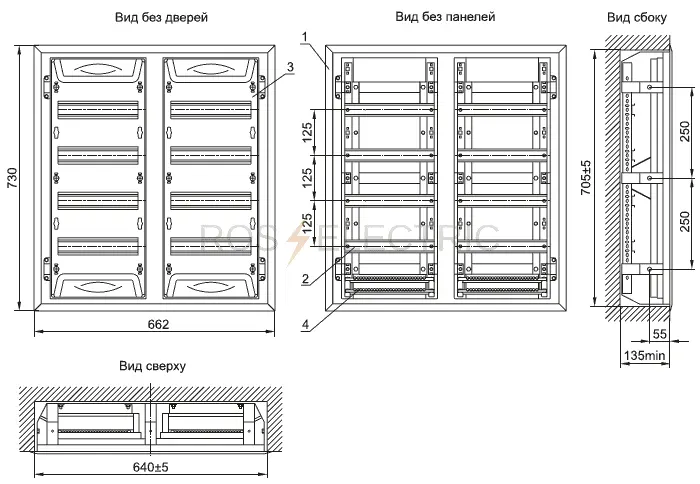

MKM12-V-2x48-31-Z-U Корпус металлический ЩРв-2х48з-1 36 IP31 "UNIVERSAL" 730×662×138. Ниша:705×640×135
MKM13-V-2x48-31-Z-U Корпус металлический ЩРв-2х48з-1 38 IP31 "UNIVERSAL" 730×662×138. Ниша:705×640×135
MKM11-V-2x48-31-Z-U Корпус металлический ЩРв-2х48з-1 41 IP31 "UNIVERSAL" 730×662×138. Ниша:705×640×135
MKM12-V-2x48-31-ZK-U Корпус металлический ЩРв-2х48зк-1 36 IP31 "UNIVERSAL" 730×662×138.Ниша: 705×640×135
MKM13-V-2x48-31-ZK-U Корпус металлический ЩРв-2х48зк-1 38 IP31 "UNIVERSAL" 730×662×138.Ниша: 705×640×135
MKM11-V-2x48-31-ZK-U Корпус металлический ЩРв-2х48зк-1 41 IP31 "UNIVERSAL" 730×662×138.Ниша: 705×640×135
MKM12-V-36-31-Z-U Корпус металлический ЩРв-36з-1 36 IP31 "UNIVERSAL" 605×352×138.Ниша:580×330×135
MKM13-V-36-31-Z-U Корпус металлический ЩРв-36з-1 38 IP31 "UNIVERSAL" 605×352×138.Ниша:580×330×135
MKM11-V-36-31-Z-U Корпус металлический ЩРв-36з-1 41 IP31 "UNIVERSAL" 605×352×138.Ниша:580×330×135
MKM12-V-36-31-ZK-U Корпус металлический ЩРв-36зк-1 36 IP31 "UNIVERSAL" 605×352×138. Ниша: 580×330×135
MKM13-V-36-31-ZK-U Корпус металлический ЩРв-36зк-1 38 IP31 "UNIVERSAL" 605×352×138. Ниша: 580×330×135
MKM11-V-36-31-ZK-U Корпус металлический ЩРв-36зк-1 41 IP31 "UNIVERSAL" 605×352×138. Ниша: 580×330×135
MKM12-V-48-31-Z-U Корпус металлический ЩРв-48з-1 36 IP31 "UNIVERSAL" 730×352×138.Ниша:705×330×135.
MKM13-V-48-31-Z-U Корпус металлический ЩРв-48з-1 38 IP31 "UNIVERSAL" 730×352×138.Ниша:705×330×135.
MKM11-V-48-31-Z-U Корпус металлический ЩРв-48з-1 41 IP31 "UNIVERSAL" 730×352×138.Ниша:705×330×135.
MKM12-V-48-31-ZK-U Корпус металлический ЩРв-48зк-1 36 IP31 "UNIVERSAL" 730×352×138. Ниша:705×330×135
MKM13-V-48-31-ZK-U Корпус металлический ЩРв-48зк-1 38 IP31 "UNIVERSAL" 730×352×138. Ниша:705×330×135
MKM11-V-48-31-ZK-U Корпус металлический ЩРв-48зк-1 41 IP31 "UNIVERSAL" 730×352×138. Ниша:705×330×135
MKM11-N-24-54-Z-U Корпус металлический ЩРн-24з-1 74 IP54 "UNIVERSAL" 440×310×136
MKM11-N-2x24-54-Z-U Корпус металлический ЩРн-2х24з-1 74 IP54 "UNIVERSAL" 440×620×136
MKM11-N-2x36-54-Z-U Корпус металлический ЩРн-2х36з-1 74 IP54 "UNIVERSAL" 565×620×136
MKM11-N-2x48-54-Z-U Корпус металлический ЩРн-2х48з-1 74 IP54 "UNIVERSAL" 690×620×136
MKM11-N-36-54-Z-U Корпус металлический ЩРн-36з-1 74 IP54 "UNIVERSAL" 565×310×136
MKM11-N-48-54-Z-U Корпус металлический ЩРн-48з-1 74 IP54 "UNIVERSAL" 690×310×136
электроэнергии, защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
-Отличный эргономичный дизайн.
-Съемная монтажная рама.
В комплекте монтажная рама,оперативная панель,кабельные ввод-сальники-2 шт,шины N и PE, заглушка на пустые модули, маркировочная таблица, знаки электро-безопасности,комплект для заземления и навески корпуса.
-Вводные отверстия сверху и снизу,
-Для удобства прокладки кабеля расстояние между задней стенкой и DIN-рейками для удобства прокладки кабеля увеличенно.
-Опломбировка корпуса.
-Легкая конструкция
Установка: навесной, встраиваемый
Толщина металла 0,8 мм
Номинальный ток 63–125 А
Тип покрытия порошковая шагрень, шагрень, муар
Цвет RAL 7032, RAL 7035, RAL 9005, RAL 9010
Степень защиты:
навесных – IP54,
встраиваемых – IP31
Климатическое исполнение и категория размещения по ГОСТ У3
Для модульные аппаратов
Ввод кабелей сверху и снизу
Располоение отверстий у встраиваемых-сверху, снизу, сзади, у навесных сверху, снизу 70×140
Артикулы и устройства серии:
MKM12-V-24-31-Z-U Корпус металлический ЩРв-24з-1 36 IP31 "UNIVERSAL" 480×352×138.Ниша:455×330×135.
MKM13-V-24-31-Z-U Корпус металлический ЩРв-24з-1 38 IP31 "UNIVERSAL" 480×352×138.Ниша:455×330×135.
MKM11-V-24-31-Z-U Корпус металлический ЩРв-24з-1 41 IP31 "UNIVERSAL" 480×352×138.Ниша:455×330×135.
MKM12-V-24-31-ZK-U Корпус металлический ЩРв-24зк-1 36 IP31 "UNIVERSAL" 480×352×138. Ниша:455×330×135
MKM13-V-24-31-ZK-U Корпус металлический ЩРв-24зк-1 38 IP31 "UNIVERSAL" 480×352×138. Ниша:455×330×135
MKM11-V-24-31-ZK-U Корпус металлический ЩРв-24зк-1 41 IP31 "UNIVERSAL" 480×352×138. Ниша:455×330×135
MKM12-V-2x24-31-Z-U Корпус металлический ЩРв-2х24з-1 36 IP31 "UNIVERSAL" 480×662×138.Ниша:455×640×135
MKM13-V-2x24-31-Z-U Корпус металлический ЩРв-2х24з-1 38 IP31 "UNIVERSAL" 480×662×138.Ниша:455×640×135
MKM11-V-2x24-31-Z-U Корпус металлический ЩРв-2х24з-1 41 IP31 "UNIVERSAL" 480×662×138.Ниша:455×640×135
MKM12-V-2x24-31-ZK-U Корпус металлический ЩРв-2х24зк-1 36 IP31 "UNIVERSAL" 480×662×138.Ниша:455×640×135
MKM13-V-2x24-31-ZK-U Корпус металлический ЩРв-2х24зк-1 38 IP31 "UNIVERSAL" 480×662×138.Ниша:455×640×135
MKM11-V-2x24-31-ZK-U Корпус металлический ЩРв-2х24зк-1 41 IP31 "UNIVERSAL" 480×662×138.Ниша:455×640×135
MKM12-V-2x36-31-Z-U Корпус металлический ЩРв-2х36з-1 36 IP31 "UNIVERSAL" 605×662×138.Ниша:580×640×135
MKM13-V-2x36-31-Z-U Корпус металлический ЩРв-2х36з-1 38 IP31 "UNIVERSAL" 605×662×138.Ниша:580×640×135
MKM11-V-2x36-31-Z-U Корпус металлический ЩРв-2х36з-1 41 IP31 "UNIVERSAL" 605×662×138.Ниша:580×640×135
MKM12-V-2x36-31-ZK-U Корпус металлический ЩРв-2х36зк-1 36 IP31 "UNIVERSAL" 605×662×138.Ниша:580×640×135
MKM13-V-2x36-31-ZK-U Корпус металлический ЩРв-2х36зк-1 38 IP31 "UNIVERSAL" 605×662×138.Ниша:580×640×135
MKM11-V-2x36-31-ZK-U Корпус металлический ЩРв-2х36зк-1 41 IP31 "UNIVERSAL" 605×662×138.Ниша:580×640×135
MKM12-V-2x48-31-Z-U Корпус металлический ЩРв-2х48з-1 36 IP31 "UNIVERSAL" 730×662×138. Ниша:705×640×135
MKM13-V-2x48-31-Z-U Корпус металлический ЩРв-2х48з-1 38 IP31 "UNIVERSAL" 730×662×138. Ниша:705×640×135
MKM11-V-2x48-31-Z-U Корпус металлический ЩРв-2х48з-1 41 IP31 "UNIVERSAL" 730×662×138. Ниша:705×640×135
MKM12-V-2x48-31-ZK-U Корпус металлический ЩРв-2х48зк-1 36 IP31 "UNIVERSAL" 730×662×138.Ниша: 705×640×135
MKM13-V-2x48-31-ZK-U Корпус металлический ЩРв-2х48зк-1 38 IP31 "UNIVERSAL" 730×662×138.Ниша: 705×640×135
MKM11-V-2x48-31-ZK-U Корпус металлический ЩРв-2х48зк-1 41 IP31 "UNIVERSAL" 730×662×138.Ниша: 705×640×135
MKM12-V-36-31-Z-U Корпус металлический ЩРв-36з-1 36 IP31 "UNIVERSAL" 605×352×138.Ниша:580×330×135
MKM13-V-36-31-Z-U Корпус металлический ЩРв-36з-1 38 IP31 "UNIVERSAL" 605×352×138.Ниша:580×330×135
MKM11-V-36-31-Z-U Корпус металлический ЩРв-36з-1 41 IP31 "UNIVERSAL" 605×352×138.Ниша:580×330×135
MKM12-V-36-31-ZK-U Корпус металлический ЩРв-36зк-1 36 IP31 "UNIVERSAL" 605×352×138. Ниша: 580×330×135
MKM13-V-36-31-ZK-U Корпус металлический ЩРв-36зк-1 38 IP31 "UNIVERSAL" 605×352×138. Ниша: 580×330×135
MKM11-V-36-31-ZK-U Корпус металлический ЩРв-36зк-1 41 IP31 "UNIVERSAL" 605×352×138. Ниша: 580×330×135
MKM12-V-48-31-Z-U Корпус металлический ЩРв-48з-1 36 IP31 "UNIVERSAL" 730×352×138.Ниша:705×330×135.
MKM13-V-48-31-Z-U Корпус металлический ЩРв-48з-1 38 IP31 "UNIVERSAL" 730×352×138.Ниша:705×330×135.
MKM11-V-48-31-Z-U Корпус металлический ЩРв-48з-1 41 IP31 "UNIVERSAL" 730×352×138.Ниша:705×330×135.
MKM12-V-48-31-ZK-U Корпус металлический ЩРв-48зк-1 36 IP31 "UNIVERSAL" 730×352×138. Ниша:705×330×135
MKM13-V-48-31-ZK-U Корпус металлический ЩРв-48зк-1 38 IP31 "UNIVERSAL" 730×352×138. Ниша:705×330×135
MKM11-V-48-31-ZK-U Корпус металлический ЩРв-48зк-1 41 IP31 "UNIVERSAL" 730×352×138. Ниша:705×330×135
MKM11-N-24-54-Z-U Корпус металлический ЩРн-24з-1 74 IP54 "UNIVERSAL" 440×310×136
MKM11-N-2x24-54-Z-U Корпус металлический ЩРн-2х24з-1 74 IP54 "UNIVERSAL" 440×620×136
MKM11-N-2x36-54-Z-U Корпус металлический ЩРн-2х36з-1 74 IP54 "UNIVERSAL" 565×620×136
MKM11-N-2x48-54-Z-U Корпус металлический ЩРн-2х48з-1 74 IP54 "UNIVERSAL" 690×620×136
MKM11-N-36-54-Z-U Корпус металлический ЩРн-36з-1 74 IP54 "UNIVERSAL" 565×310×136
MKM11-N-48-54-Z-U Корпус металлический ЩРн-48з-1 74 IP54 "UNIVERSAL" 690×310×136
Материал (корпуса) | сталь |
Количество рядов | 4 ряда |
Способ монтажа (установки) | встраиваемый |
Кол-во модулей | 96 (2х48) |
Степень защиты IP | IP31 |
Объём | 0.0777 |
