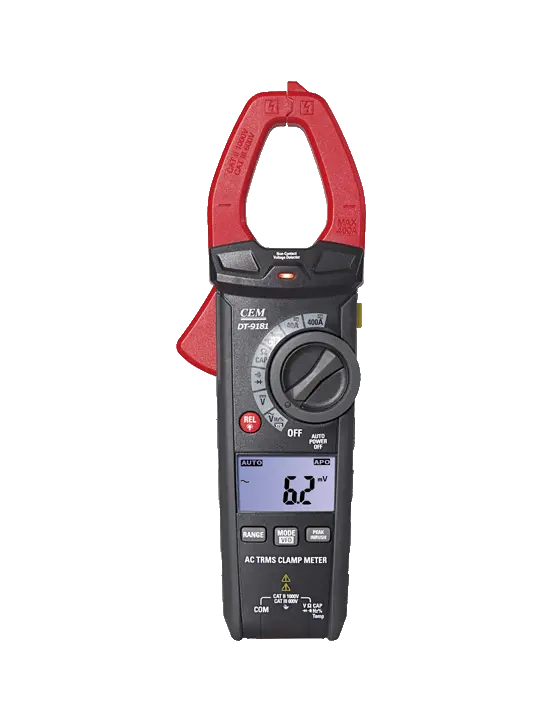

DT-9181 Токоизмерительные клещи 685200

Функция

Диапазон

Разрешение

Погрешность
(% от показаний + цифры)

Истинное среднеквадратичное значение переменного тока

40,00 A

10мA

±2,0% от показаний ± 8 цифр

400,0 A

100 мA

±2,5% от показаний ± 8 цифр

Защита от превышения диапазона: максимальное входное значение 400 А

Погрешность указывается в пределах от 5 до 100% от диапазона измерений

Частотная характеристика: истинное среднеквадратичное значение от 50 до 60 Гц

Максимальное входное значение пускового тока: 400 А; чувствительность к пусковому току: >2 А

Постоянный ток

40,00 A

10 мA

±2,0% от показаний ± 8 цифр

400,0 A

100 мA

±2,5% от показаний ± 8 цифр

Защита от превышения диапазона: максимальное входное значение 400 А

Истинное среднеквадратичное значение напряжения переменного тока (с частотным преобразователем)

4,000 В

1 мВ

±1,2% от показаний ± 5 цифр

40,00 В

10 мВ

400,0 В

100 мВ

1000 В

1 В

±1,5% от показаний ± 5 цифр

Диапазон испытательного напряжения переменного тока преобразователя частоты: от 100 до 600 В

Полоса пропускания напряжения переменного тока: от 50 до 1000 Гц (синус); 50/60 (любые волны)

Погрешность указывается в пределах от 5 до 100% от диапазона измерений.

Максимальное входное значение: 1000 В ср. квадр. пер. тока
Максимальное ПИКОВОЕ входное значение: 1000 В

Напряжение постоянного тока

4,000 В

1 мВ

±1,0% от показаний ± 3 цифры

40,00 В

10 мВ

400,0 В

100 мВ

1000 В

1 В

±1,2% от показаний ± 3 цифры

Максимальное входное значение: 1000 В пост. тока

Сопротивление

400,0 Ом

0,1 Ом

±1% от показаний ± 4 цифры

4,000 кОм

1 Ом

±1,5% от показаний ± 2 цифры

40,00 кОм

10 Ом

400,0 кОм

100 Ом

4,000 МОм

1 кОм

±2,0% от показаний ± 5 цифр

40,00 MОм

10 кОм

±3% от показаний ± 8 цифр

Входная защита: 300 В пост. тока или 300 В пер. тока

Емкость (автоматический выбор диапазона)

99,99 нФ*

0,01 нФ

±4.5% от показаний ± 20 цифр

999,9 нФ

0,1 нФ

±3,0% от показаний ± 5 цифр

9,999 мкФ

0,001 мкФ

99,99 мкФ

0,01 мкФ

999,9 мкФ

0,1 мкФ

9,999 мФ

0,001 мФ

99,99 мФ

0,01 мФ

±5% от показаний ± 5 цифр

Входная защита: 300 В пост. тока или 300 В пер. тока ср. квадр.

*< 99,99 нФ (технические требования отсутствуют)

Частота с измерительными проводами (напряжение пер.тока)

от 10 Гц до 100 кГц

±1,0% от показаний ± 5 цифр

Входная защита: 1000 В пер. тока ср. квадр.; чувствительность: > 15 В пер. тока ср. квадр.

Частота

(пер. ток)

от 45 Гц до 1 кГц

±1,0% от показаний ± 5 цифр

Чувствительность: > 20 A
