Автоматический выключатель ВА88-35 3Р 160А 35кА ИЭК SVA30-3-0160

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.
Дополнительные устройства:
-аварийный контакт;
-дополнительный контакт;
-независимый расцепитель;
-расцепитель минимального напряжения;
-привод ручной поворотный;
-электропривод;
-втычная панель;
-выдвижная панель.

Комплектация каждого автоматического выключателя состоит из:
-переходных шин или кабельных
-наконечников,
-межфазных перегородок,
-комплекта винтов и гаек для подсоединения проводников,
-комплекта винтов для крепления авто матического выключателя к монтажной панели.
-При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN рейку.
-Габариты и вес – на 10–20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера. Кроме того, малые размеры делают возможным замену старых автоматических выключателей на выключатели серии ВА88.
ВА88-35
3 полюса
Номинальная рабочая наибольшая отключающая способность Ics, 25 кА
Номинальная предельная наибольшая отключающая способность Icu, 35 кА

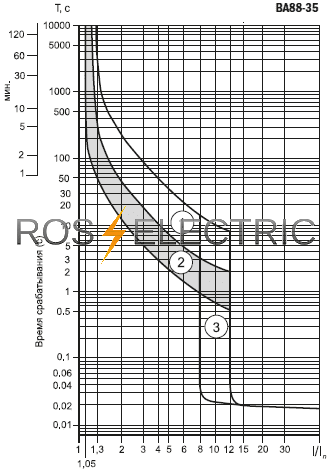

Номинальный токи 63, 80 ,100, 125, 160, 200,250 А - с тепловым, электро-магнитным расцепителем (уставка срабатывания по току короткого замыкания 10In А)
Дополнительные принадлежности:
Ручной поворотный привод ПРП 1 250 А (ПРП 35)
Аварийный контакт АК–250/400 (АК 35/37)
Дополнительный контакт ДК–250/400 (ДК 35/37)
Расцепитель независимый РН–250/400 (РН 35/37)
Расцепитель минимального напряжения РМ–250/400 (РМ 35/37)
Электропривод ЭП 35/37
Панели монтажная для втычного монтажа переднего присоединения ПМ1/П 35
Панель монтажная для втычного монтажа заднего резьбового присоединения ПМ1/Р 35

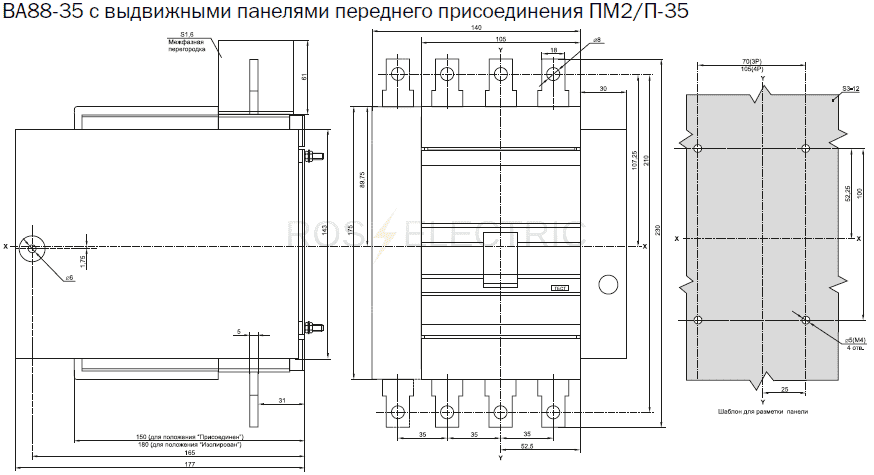

Панель монтажная для выкатного монтажа переднего присоединения ПМ2/П 35

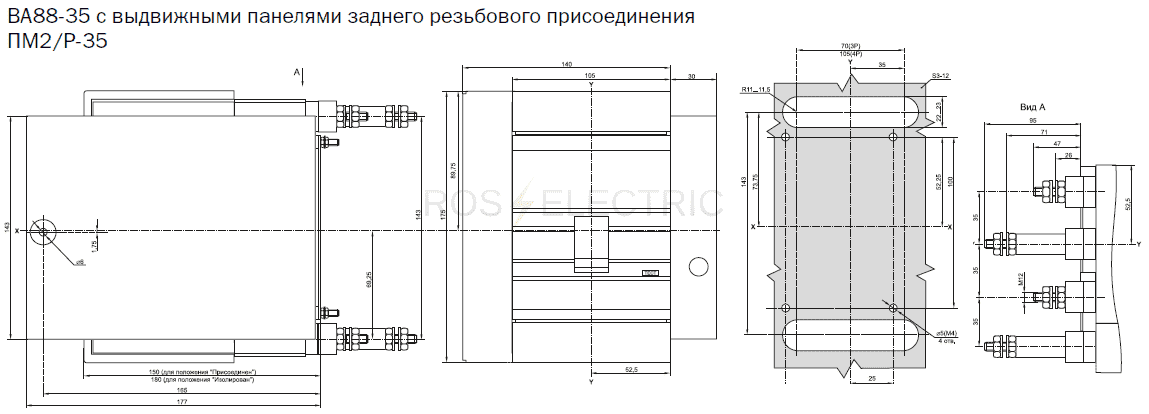

Панель монтажная для выкатного монтажа заднего присоединения ПМ2/Р 35
ВА88-35 с расцепителем МР211
C электронным расцепителем МР211
Номинальный ток регулируемый: 250×(0,4÷1)А
Уставка срабатывания по току короткого замыкания регулируемая 250×(1,5÷12) А
Устройства серии:
SVA30-3-0063 Автоматический выключатель ВА88-35 3Р 63А 35кА ИЭК
SVA30-3-0080 Автоматический выключатель ВА88-35 3Р 80А 35кА ИЭК
SVA30-3-0100 Автоматический выключатель ВА88-35 3Р 100А 35кА ИЭК
SVA30-3-0125 Автоматический выключатель ВА88-35 3Р 125А 35кА ИЭК
SVA30-3-0160 Автоматический выключатель ВА88-35 3Р 160А 35кА ИЭК
SVA30-3-0200 Автоматический выключатель ВА88-35 3Р 200А 35кА ИЭК
SVA30-3-0250 Автоматический выключатель ВА88-35 3Р 250А 35кА ИЭК
SVA31-3-0250 Автоматический выключатель ВА88-35 3Р 250А 35кА с электронным расцепителем MP 211 ИЭК
