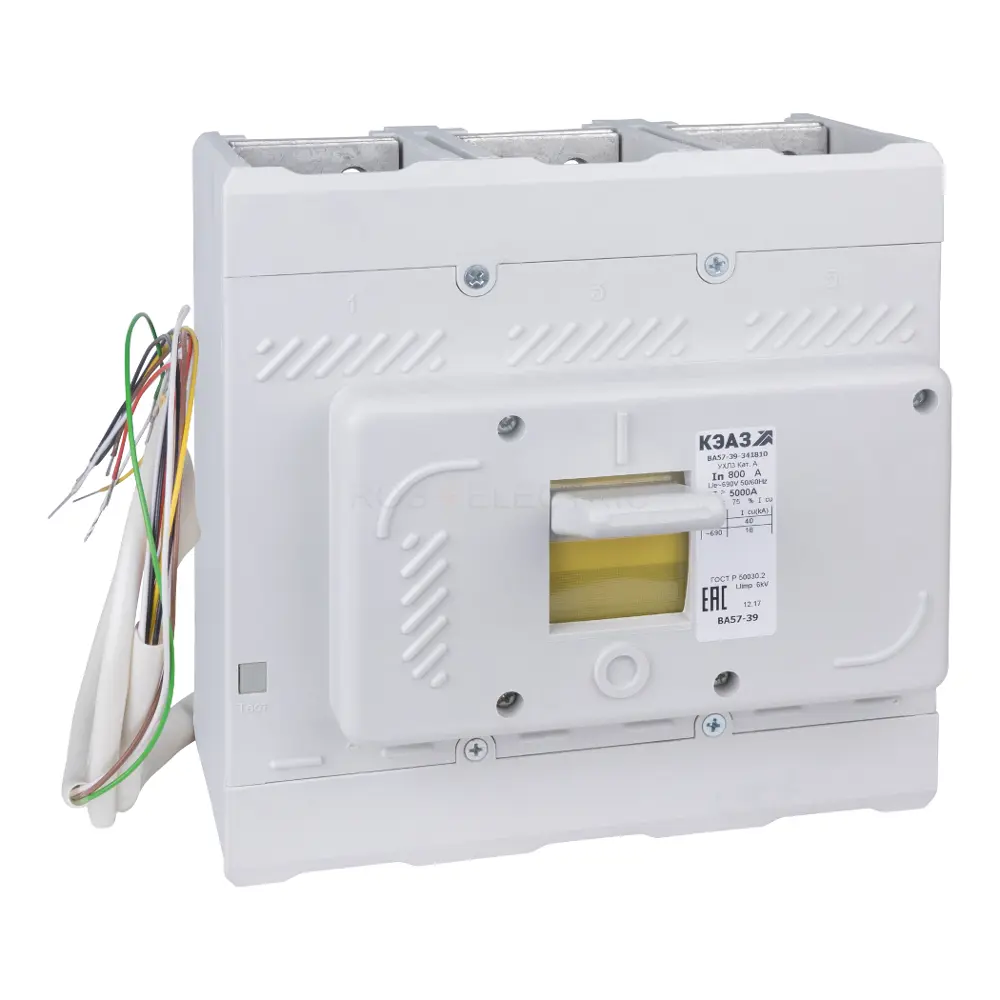

Автоматический выключатель в литом корпусе ВА57-39-640010-400А-1600-440DC-УХЛ3 230909
0
50 053.20 руб.
Арт. 230909
Характеристики
Производитель
:
КЭАЗ
Описание
Все описание
Автоматические выключатели серии ВА57 предназначены для эксплуатации в низковольтных распределительных устройствах переменного тока напряжением до 690 В частотой 50 и 60 Гц и постоянного тока напряжением до 440 В. Автоматические выключатели серии ВА57 разработаны для защиты электроустановок от токов коротких замыканий и перегрузок, предназначены для нечастых оперативных включений и отключений. Автоматические выключатели с приемкой Российского морского регистра судоходства (далее РС) и Российского Речного Регистра (далее РРР) предназначены для защиты электрооборудования на судах, морских стационарных платформах и плавучих буровых установках.
Силовой 3 полюсный автоматический выключатель постоянного тока в литом корпусе на номинальный ток 400 А.
Классификация
Тип приёмки: ОТК
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 225
Габариты изделия: Высота (мм): 224
Габариты изделия: Глубина (мм): 154
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 400
Род тока: DC
Номинальное рабочее напряжение постоянного тока Ue (В): 440
Предельная коммутационная способность постоянного тока Icu (кА): 50
Предельная коммутационная способность постоянного тока Icu при 440DС (кА): 50
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 1600А
Наличие независимого расцепителя: Нет
Регулировка максимальных расцепителей тока: Нет
Вид расцепителей: тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальный продолжительный ток Iu (А): 400
Уставки рабочего тока расцепителя IR (А): 400
Уставки по току мгновенного срабатывания расцепителя Ii (А): 1600
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 2х240
Возможность самостоятельного подключения дополнительных устройств: Нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 12х50
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения по селективности: неселективный
Гарантийный срок эксплуатации (лет): 5
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительное оборудование: комплект зажимов №3; межполюсные перегородки
Дополнительный расцепитель: Нет
Наличие вспомогательных контактов сигнализации: Нет
Тип оборудования: Выключатель автоматический
