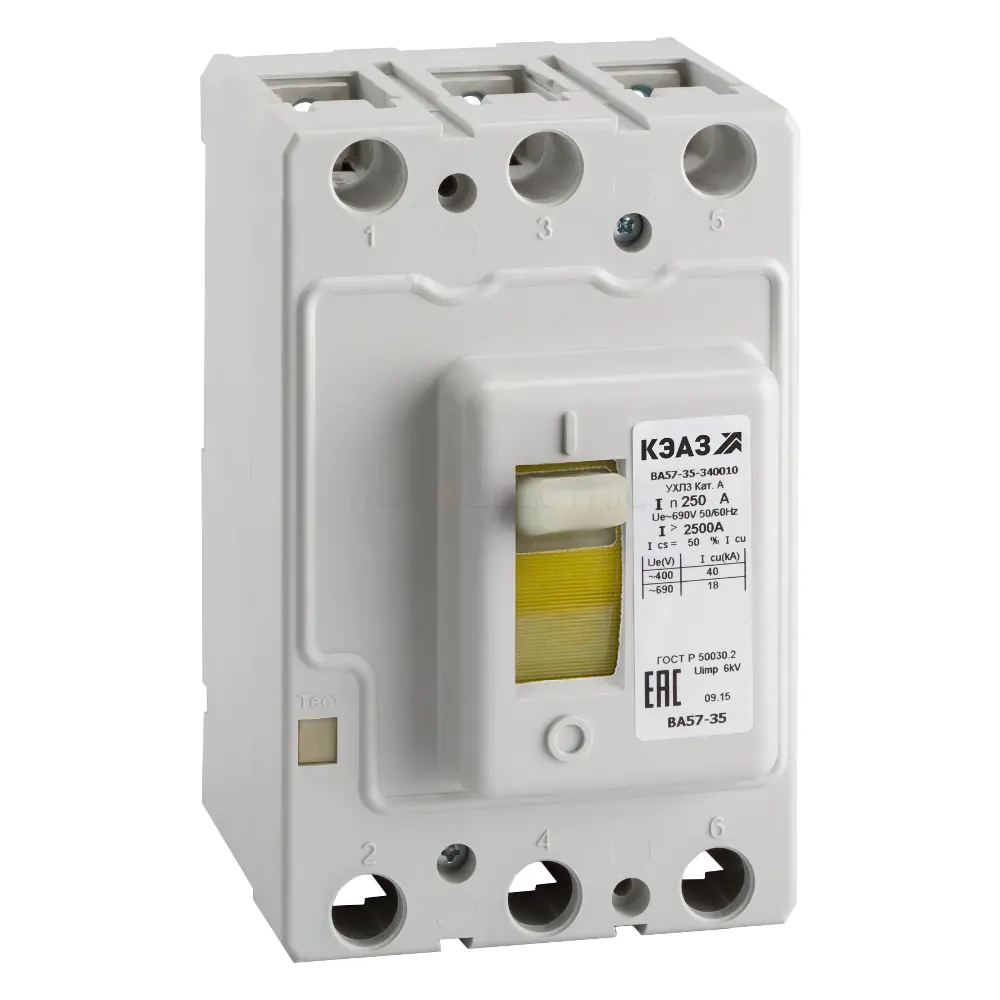

Автоматический выключатель в литом корпусе ВА57-35-340010-200А-630-690AC-УХЛ3 108616
0
12 981.60 руб.
Арт. 108616
Характеристики
Производитель
:
КЭАЗ
Описание
Все описание
Автоматические выключатели серии ВА57 предназначены для эксплуатации в низковольтных распределительных устройствах переменного тока напряжением до 690 В частотой 50 и 60 Гц и постоянного тока напряжением до 440 В. Автоматические выключатели серии ВА57 разработаны для защиты электроустановок от токов коротких замыканий и перегрузок, предназначены для нечастых оперативных включений и отключений. Автоматические выключатели с приемкой Российского морского регистра судоходства (далее РС) и Российского Речного Регистра (далее РРР) предназначены для защиты электрооборудования на судах, морских стационарных платформах и плавучих буровых установках.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 200 А.
Классификация
Тип приёмки: ОТК
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 112
Габариты изделия: Высота (мм): 175
Габариты изделия: Глубина (мм): 130
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 200
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 18
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 40
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 630А
Наличие независимого расцепителя: Нет
Регулировка максимальных расцепителей тока: Нет
Вид расцепителей: тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальный продолжительный ток Iu (А): 200
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 18
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
Уставки рабочего тока расцепителя IR (А): 200
Уставки по току мгновенного срабатывания расцепителя Ii (А): 630
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 185
Возможность самостоятельного подключения дополнительных устройств: Нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 4х30
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения по селективности: неселективный
Гарантийный срок эксплуатации (лет): 5
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительное оборудование: комплект зажимов №1; клеммная крышка
Дополнительный расцепитель: Нет
Наличие вспомогательных контактов сигнализации: Нет
Тип оборудования: Выключатель автоматический
Производитель
КЭАЗ
