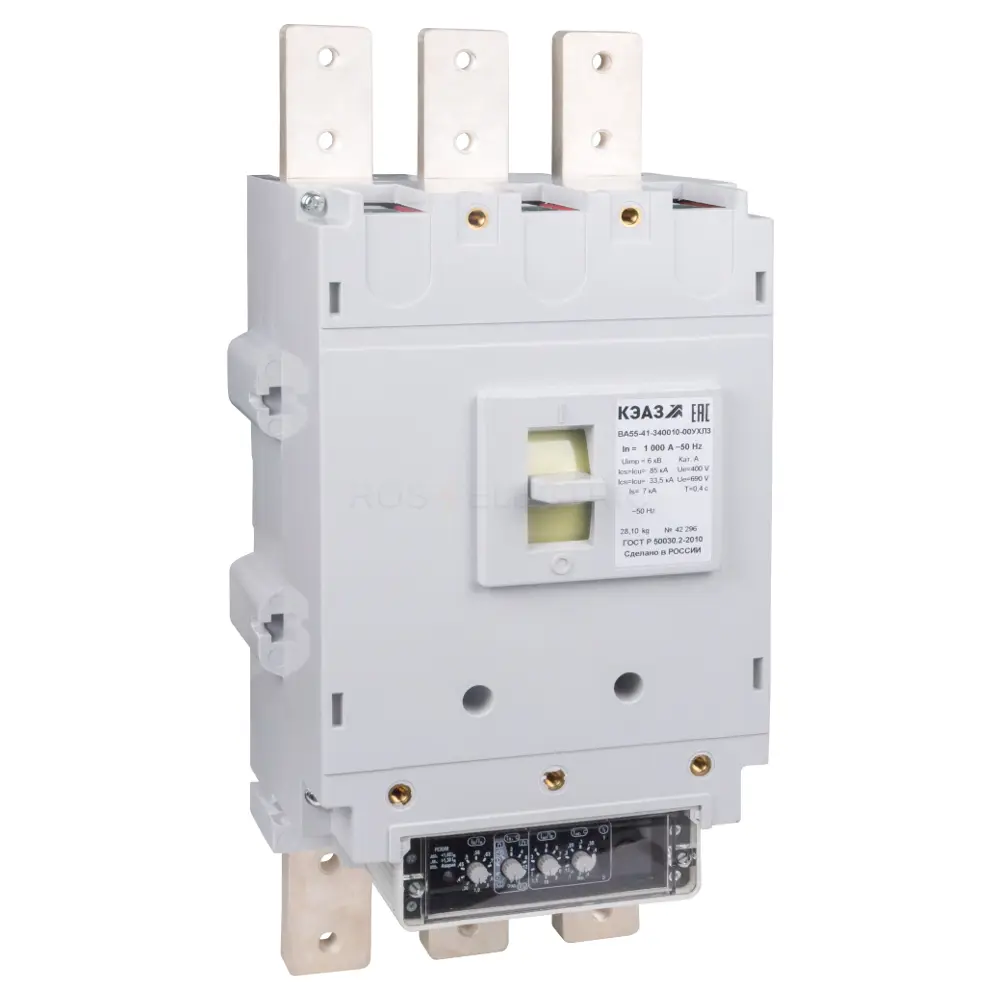

Автоматический выключатель в литом корпусе ВА55-41-340010-250А-690AC-УХЛ3 228116
0
173 575.20 руб.
Арт. 228116
Характеристики
Производитель
:
КЭАЗ
Номинальный ток
:
250А
Номинальное рабочее напряжение
:
690В AC
Конструкция (вид) привода (рукоятки, толкателя)
:
ручной привод
Исполнение
:
Стационарное
Приемка
:
ОТК
Независимый расцепитель
:
нет
Описание
Все описание
Автоматические выключатели ВА52 ВА53, ВА55, ВА56 КЭАЗ - предназначены для защиты электрических цепей переменного тока с частотой 50/60 Г ц, напряжением до 690 В, токов коротких замыканий и перегрузок, передачи электроэнергии в номинальном режиме для нечастых оперативных включений и отключений (до 6 в час) указанных цепей, а также нечастых прямых пусков асинхронных двигателей.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 250 А.
Классификация
Тип приёмки: ОТК
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 250
Габариты изделия: Высота (мм): 523
Габариты изделия: Глубина (мм): 200
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 250
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 55
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Наличие независимого расцепителя: Нет
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельный ток селективности Is (кА): 20
Тип расцепителя: MR2-AC
Номинальный продолжительный ток Iu (А): 250
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 20000
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: Нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -50°С до +55°С
Категория применения по селективности: селективный
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительный расцепитель: Нет
Наличие вспомогательных контактов сигнализации: Нет
Тип оборудования: Выключатель автоматический
Производитель
КЭАЗ
Номинальный ток
250А
Номинальное рабочее напряжение
690В AC
Конструкция (вид) привода (рукоятки, толкателя)
ручной привод
Исполнение
Стационарное
Приемка
ОТК
Независимый расцепитель
нет
