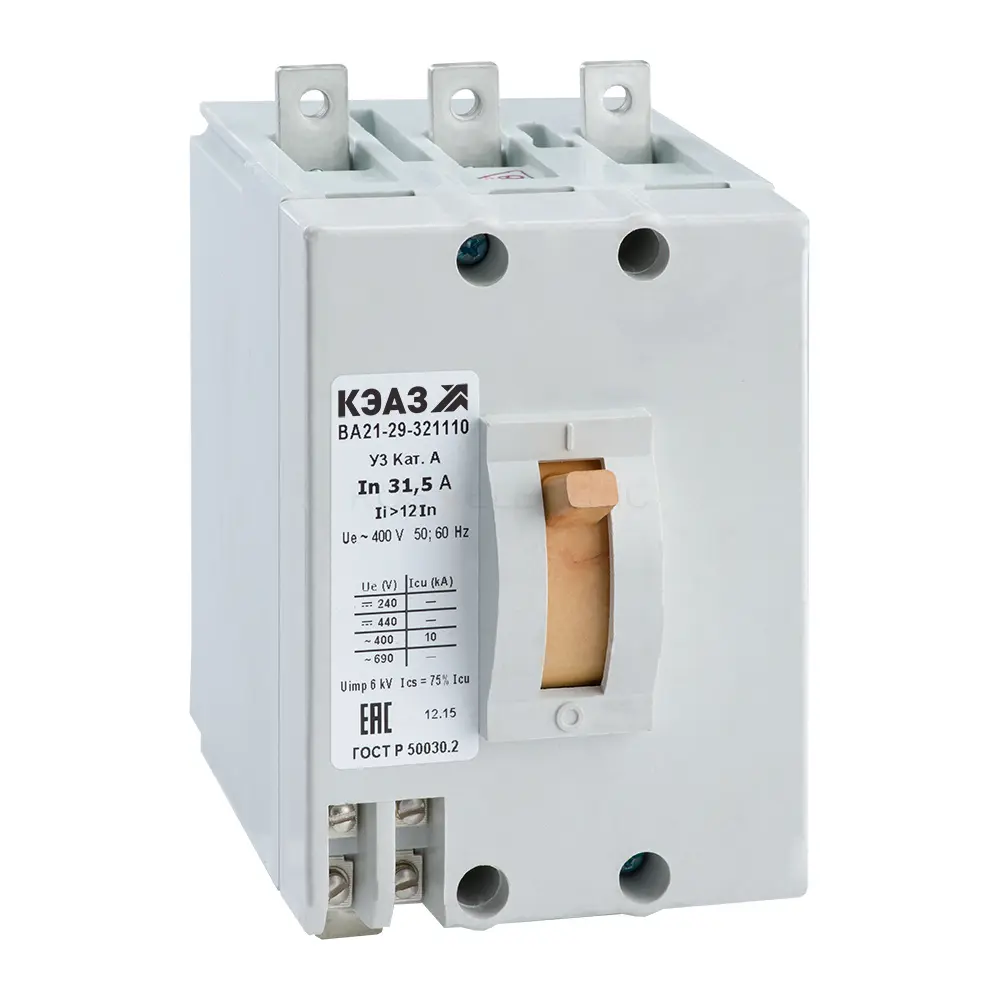

Автоматический выключатель в литом корпусе ВА21-29В-321110-20А-3Iн-690AC-У3 100915
0
34 603.20 руб.
Арт. 100915
Характеристики
Производитель
:
КЭАЗ
Описание
Все описание
Автоматические выключатели серии ВА21 КЭАЗ - предназначены для передачи электрической энергии в нормальном режиме и отключения защищаемых элек¬трических сетей и электрооборудования от токов коротких замыканий и перегрузок, а также для оперативных включений и отключений электрических цепей. Автоматические выключатели изготавливаются трех типов:
1. ВА21-29 — со средней отключающей способностью / или на номинальное напряжение 600+120 постоянного тока.
2. ВА21-29В — с высокой отключающей способностью.
3. ВА21-29Т — для городского электрифицированного транспорта (однополюсные в трехполюсном габарите).
ВА21 взаимозаменяемы с ранее выпускаемыми автоматическими выключателями АК63.
1. ВА21-29 — со средней отключающей способностью / или на номинальное напряжение 600+120 постоянного тока.
2. ВА21-29В — с высокой отключающей способностью.
3. ВА21-29Т — для городского электрифицированного транспорта (однополюсные в трехполюсном габарите).
ВА21 взаимозаменяемы с ранее выпускаемыми автоматическими выключателями АК63.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 20 А.
Классификация
Тип приёмки: ОТК
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 88
Габариты изделия: Высота (мм): 147
Габариты изделия: Глубина (мм): 122
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 20
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 6
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 20
Вспомогательные (свободные) контакты: 1з+1р
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 3Iн
Наличие независимого расцепителя: нет
Регулировка максимальных расцепителей тока: нет
Вид расцепителей: электромагнитный
Количество вспомогательных размыкающих контактов: 1
Количество вспомогательных замыкающих контактов: 1
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
Номинальный продолжительный ток Iu (А): 20
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 6
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 20
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Вид присоединяемых проводников: провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: У3
Диапазон рабочих температур (˚С): от -45°С до +40°С
Категория применения по селективности: неселективный
Гарантийный срок эксплуатации (лет): 5
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительное оборудование: нет
Дополнительный расцепитель: нет
Наличие вспомогательных контактов сигнализации: нет
Тип оборудования: Выключатель автоматический
Производитель
КЭАЗ
