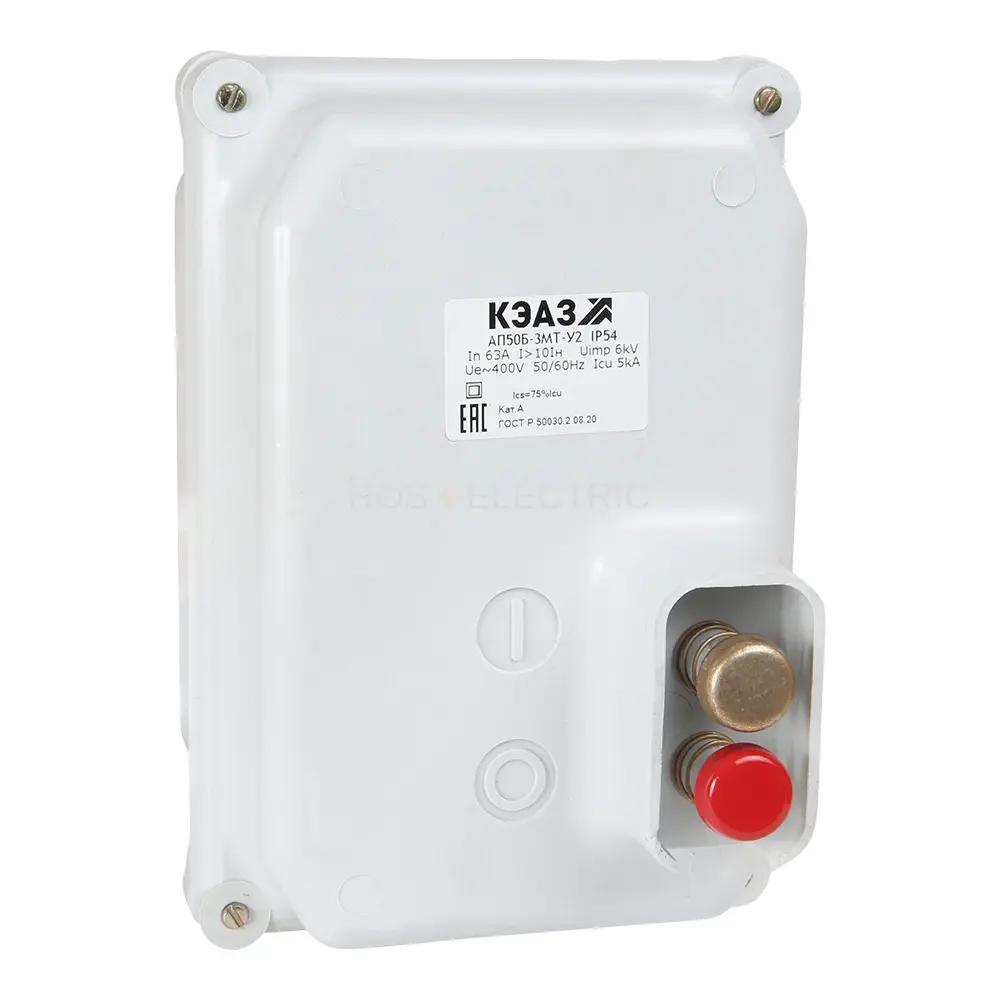

Автоматический выключатель в литом корпусе АП50Б-3МТ-40А-10Iн-400AC-IP54-У2 107454
0
25 359.60 руб.
Арт. 107454
Характеристики
Производитель
:
КЭАЗ
Номинальный ток
:
40А
Номинальное рабочее напряжение
:
400 AC
Тип расцепителя
:
тепловой+электромагнитный
Уставка (диапазон регулировки) защиты от КЗ
:
10Iн
Независимый расцепитель
:
нет
Климатическое исполнение и категория размещения
:
У2
Расцепитель минимального напряжения
:
нет
Описание
Все описание
Автоматические выключатели серии АП50Б КЭАЗ - предназначены для передачи электрической энергии в нормальном режиме и отключения защищаемых электрических сетей и электрооборудования при токах коротких замыканий и перегрузках, а также для оперативных включений и отключений электри-ческих цепей. Используются для защиты потребителей в составе аппаратуры распределения: в жилых, общественных зданиях и в НКУ промышленного применения, с цепями переменного тока от 1,6 до 63 А при напряжении до 400 В с частотой 50 и 60 Гц, а также в цепях постоянного тока от 1,6 до 63 А с напряжением до 220 В.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 40 А.
Классификация
Тип приёмки: ОТК
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 153
Габариты изделия: Высота (мм): 224
Габариты изделия: Глубина (мм): 157
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 40
Диапазон регулировки теплового расцепителя (А): 0,7...1Iн
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 5
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 10Iн
Регулировка максимальных расцепителей тока: да
Вид расцепителей: тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В): 400
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
Номинальный продолжительный ток Iu (А): 40
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 5
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 6
Возможность самостоятельного подключения дополнительных устройств: Нет
Способ установки: стационарный с креплением на панели
Вид присоединяемых проводников: провод
Эксплуатационные характеристики
Степень защиты (IP): IP54
Климатическое исполнение и категория размещения: У2
Диапазон рабочих температур (˚С): от -40°С до +40°С
Категория применения по селективности: неселективный
Гарантийный срок эксплуатации (лет): 2
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительное оборудование: доп. оболочка
Наличие вспомогательных контактов сигнализации: Нет
Тип оборудования: Выключатель автоматический
Производитель
КЭАЗ
Номинальный ток
40А
Номинальное рабочее напряжение
400 AC
Тип расцепителя
тепловой+электромагнитный
Уставка (диапазон регулировки) защиты от КЗ
10Iн
Независимый расцепитель
нет
Климатическое исполнение и категория размещения
У2
Расцепитель минимального напряжения
нет
