Контакторы модульные 25А

Контакторы модульные типа КМ предназначены для применения в сетях переменного тока напряжением до 400 В частоты 50 Гц и служат для коммутации слабоиндуктивных нагрузок с номинальным током до 63 А. Используются для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.
-С 2 или 4 замыкающими контактами.
-Совместимость размеров с изделиями модульной серии.
-Универсальное питание катушки управления-переменный или постоянный ток (кроме КМ20).
-визуальная индикация состояния главных контактов.
-Пониженный электромагнитный фон благодаря использованию магнитной системы на постоянном токе.
-Экономия энергии (ток удержания в 5 раз меньше пускового).
-Быстродействие (включение – 20 мс, отключение – 30 мс).
-Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
-Низкий уровень шума при срабатывании.

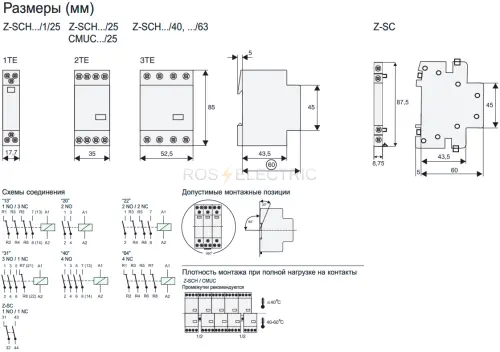

Контакторы Z-SCH - используются для коммутации однофазных или трехфазных нагрузок: освещения, электрического отопления, вентиляции, тепловых насосов, электрически управляемых ворот, жалюзи и т. д.
-Номинальное напряжение 440 В AC
- Категории применения: AC-1 неиндуктивная или малоиндуктивная нагрузка, AC-3 пуск и отключениие асинхронных электродвигателей с короткозамкнутым ротором
-Сечение подключаемых проводов 2,5-25 мм2

Контакторы Z-SCH - используются для коммутации однофазных или трехфазных нагрузок: освещения, электрического отопления, вентиляции, тепловых насосов, электрически управляемых ворот, жалюзи и т. д.
-Номинальное напряжение 440 В AC
- Категории применения: AC-1 неиндуктивная или малоиндуктивная нагрузка, AC-3 пуск и отключениие асинхронных электродвигателей с короткозамкнутым ротором
-Сечение подключаемых проводов 2,5-25 мм2

Контакторы Z-SCH - используются для коммутации однофазных или трехфазных нагрузок: освещения, электрического отопления, вентиляции, тепловых насосов, электрически управляемых ворот, жалюзи и т. д.
-Номинальное напряжение 440 В AC
- Категории применения: AC-1 неиндуктивная или малоиндуктивная нагрузка, AC-3 пуск и отключениие асинхронных электродвигателей с короткозамкнутым ротором
-Сечение подключаемых проводов 2,5-25 мм2

Контакторы модульные типа КМ предназначены для применения в сетях переменного тока напряжением до 400 В частоты 50 Гц и служат для коммутации слабоиндуктивных нагрузок с номинальным током до 63 А. Используются для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.
-С 2 или 4 замыкающими контактами.
-Совместимость размеров с изделиями модульной серии.
-Универсальное питание катушки управления-переменный или постоянный ток (кроме КМ20).
-визуальная индикация состояния главных контактов.
-Пониженный электромагнитный фон благодаря использованию магнитной системы на постоянном токе.
-Экономия энергии (ток удержания в 5 раз меньше пускового).
-Быстродействие (включение – 20 мс, отключение – 30 мс).
-Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
-Низкий уровень шума при срабатывании.

Категория применения:
КМ20 20-АС 1, АС 7а, АС 7b
КМ25 40-АС 1, АС 7а
КМ40 40-АС 1, АС 7а
КМ63 40-АС 1, АС 7а
Количество полюсов КМ20 20-2 полюса, КМ25 40, КМ40 40, КМ63 40-4 полюса
Номинальное рабочее напряжение Ue, В КМ20 20 230, КМ25 40, КМ40 40, КМ63 40- 400
Номинальная частота, Гц 50
Номинальное напряжение по изоляции Ui, В 500
Номинальный
рабочий ток Ie, А
АС 1- 20, 25, 40, 63
АС 7а - 20, 25, 40, 63
АС 7b - 9
Номинальный тепловой ток Ith, А 20, 25, 40, 63
Рассеиваемая мощность, Вт/полюс 1, 1,2 3, 6
Номинальное напряжение катушки управления Uc, В~ 230
Пусковой ток катушки управления, мА 30, 60, 60, 94,5
Ток удержания катушки управления, мА 18, 12, 12, 12
Потребляемая мощность катушки управления в режиме включения, не более
, ВА (при 230 В~) 8,5 13,8 13,8 21,7, Вт (при 220 В=) — 13,8 13,8 21,7
Потребляемая мощность катушки управления в режиме удержания, не более
, ВА (при 230 В~) 4,0 3,0 3,0 3,0 , Вт (при 220 В=) — 3,0 3,0 3,0
Диапазоны напряжения управления
замыкание 195÷253 195÷253 195÷253 195÷253
размыкание 46÷172 46÷172 46÷172 46÷172
Номинальный условный ток короткого замыкания, А 3000
Максимальное сечение присоединяемых одножильных проводников, мм2 6,КМ25 40, КМ40 40, КМ63 40 - 25
Механическая износостойкость, коммут. циклов 106
Электрическая износостойкость, коммут. циклов 0,15⋅106
Степень защиты IP20

Контакторы Z-SCH - используются для коммутации однофазных или трехфазных нагрузок: освещения, электрического отопления, вентиляции, тепловых насосов, электрически управляемых ворот, жалюзи и т. д.
-Номинальное напряжение 440 В AC
- Категории применения: AC-1 неиндуктивная или малоиндуктивная нагрузка, AC-3 пуск и отключениие асинхронных электродвигателей с короткозамкнутым ротором
-Сечение подключаемых проводов 2,5-25 мм2

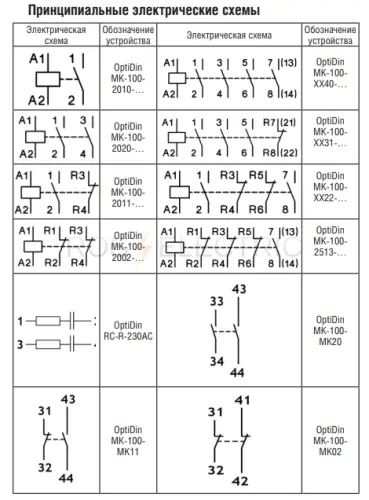

Контакторы модульные OptiDin MK63 предназначены для частых коммутаций нагрузок с номинальным током до 63 А - электрических котлов, конвекторов прямого отопления, тепловых аккумуляторов. Устройства используются для автоматизации и управления различными технологическими процессами, в том числе в системах кондиционирования, вентиляции, освещения.
Визуальная индикация состояния контактов.
Степень защиты:IP20.
Монтаж: на дин рейку 35мм.
Место под маркировку на контактор.
Возможность подключения дополнительного блока вспомогательных контактов 1НО+1НЗ и фальш модуля для установки вплотную вряд.
Номинальный ток:25А
Тип контактов главной цепи:2НО+2НЗ.
Напряжение и род тока катушки управления:230В АС.

Контакторы модульные OptiDin КЭАЗ -предназначены в качестве комплектующих изделий в схемах управления электроприводами, системами вентиляций, отопления, освещения, системах автоматизации технологических процессов, где необходимы частые и дистанционные коммутации нагрузки с номинальным током до 100 А при напряжении 230 или 400 B переменного тока частоты 50 Гц. Возможно также применение для цепей постоянного тока.Модульный контактор на номинальный ток 20 А габаритом 1 модуль с контактной группой 2 НО, 0 НЗ .

Контакторы модульные OptiDin КЭАЗ -предназначены в качестве комплектующих изделий в схемах управления электроприводами, системами вентиляций, отопления, освещения, системах автоматизации технологических процессов, где необходимы частые и дистанционные коммутации нагрузки с номинальным током до 100 А при напряжении 230 или 400 B переменного тока частоты 50 Гц. Возможно также применение для цепей постоянного тока.Модульный контактор на номинальный ток 20 А габаритом 1 модуль с контактной группой 2 НО, 0 НЗ .

Контакторы Z-SCH - используются для коммутации однофазных или трехфазных нагрузок: освещения, электрического отопления, вентиляции, тепловых насосов, электрически управляемых ворот, жалюзи и т. д.
-Номинальное напряжение 440 В AC
- Категории применения: AC-1 неиндуктивная или малоиндуктивная нагрузка, AC-3 пуск и отключениие асинхронных электродвигателей с короткозамкнутым ротором
-Сечение подключаемых проводов 2,5-25 мм2

Модульные контакторы серии КМ ЭКФ предназначены для применения в системах управления и автоматизации жилых, офисных, промышленных и больничных помещений, для коммутации и управления осветительных, обогревательных и вентиляционных устройств, насосов и иных приводов с напряжением до 380 В переменного тока частотой 50 Гц.

Модульные контакторы КМ63 ТДМ - предназначены для коммутаций в системах автоматизации и управления осветительными, обогревательными и вентиляционными устройствами, кондиционерами, насосами в жилых, офисных, промышленных и больничных помещениях.
На лицевой стороне располагается механический индикатор состояния контактов.
Корпус изготовлен из: пластика не поддерживающий горение.
Контакты изготовлены из: серебросодержащего материала.
Монтаж: на дин-рейку 35мм с помощью защелки.
Категория применения AC-1, AC-7a, AC-7b.
Номинальное напряжение изоляции: 500В.
Электрическая износостойкость: 30000 циклов.
Климатическое исполнение и категория размещения:УХЛ4.
Степень защиты:IP20.
Номинальный рабочий ток: 25А.
Номинальное напряжение катушки управления: 230В АС.
Исполнение контактных групп: 2НО.
Ширина:18мм (1 модуль)

Модульные контакторы серии КМ применяются в системах управления и автоматизации жилых, офисных, промышленных и больничных помещений, для коммутации и управления осветительных, обогревательных и вентиляционных устройств, насосов и иных приводов с напряжением до 380 В переменного тока частотой 50 Гц.
-Номинальный ток до 63 А.
-Индикатор состояния контактов.
-Маркировочная площадка с защитной крышкой.
Номинальное рабочее напряжение, Ue, В 230/400
Номинальное напряжение изоляции, Ui, В 415 (КМ-16), 440 (КМ-20, КМ-25), 500 (все остальные)
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный условный ток короткого замыкания, кА 3
Пусковой ток катушки управления, мА 30 (КМ-16, КМ-20), 60 (КМ-25, КМ-32, КМ-40), 95 (КМ-50, КМ-63)
Ток удержания катушки управления, мА 18 (КМ-16, КМ-20), 12 (все остальные)
Диапазон напряжения замыкания контактов, В от 195 до 253
Диапазон напряжения размыкания контактов, В от 46 до 172
Скорость срабатывания при замыкании, мс 20
Скорость срабатывания при размыкании, мс 30
Потребляемая мощность катушки управления, не более, Вт 5
Напряжение катушки управления, Uс, В 230 B (AC)
Механическая износостойкость, коммутац. циклов 1000000
Электрическая износостойкость, коммутац. циклов 150000
Высота над уровнем моря, не более, м 2000
Температура окружающего воздуха, 0С от -25 до +40
Окружающая среда Невзрывоопасная, не содержащая пыли
Исполнение Стационарное
Рабочее положение в пространстве Вертикальное
Группа механического исполнения по ГОСТ 17516.1 М3
Режим работы Продолжительный
Степень защиты по ГОСТ 14254-96 IP 20
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4
Установка на DIN-рейку 35 мм

Контакторы модульные OptiDin КЭАЗ -предназначены в качестве комплектующих изделий в схемах управления электроприводами, системами вентиляций, отопления, освещения, системах автоматизации технологических процессов, где необходимы частые и дистанционные коммутации нагрузки с номинальным током до 100 А при напряжении 230 или 400 B переменного тока частоты 50 Гц. Возможно также применение для цепей постоянного тока.Модульный контактор на номинальный ток 20 А габаритом 1 модуль с контактной группой 2 НО, 0 НЗ .

Модульные контакторы серии КМ применяются в системах управления и автоматизации жилых, офисных, промышленных и больничных помещений, для коммутации и управления осветительных, обогревательных и вентиляционных устройств, насосов и иных приводов с напряжением до 380 В переменного тока частотой 50 Гц.
-Номинальный ток до 63 А.
-Индикатор состояния контактов.
-Маркировочная площадка с защитной крышкой.
Номинальное рабочее напряжение, Ue, В 230/400
Номинальное напряжение изоляции, Ui, В 415 (КМ-16), 440 (КМ-20, КМ-25), 500 (все остальные)
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный условный ток короткого замыкания, кА 3
Пусковой ток катушки управления, мА 30 (КМ-16, КМ-20), 60 (КМ-25, КМ-32, КМ-40), 95 (КМ-50, КМ-63)
Ток удержания катушки управления, мА 18 (КМ-16, КМ-20), 12 (все остальные)
Диапазон напряжения замыкания контактов, В от 195 до 253
Диапазон напряжения размыкания контактов, В от 46 до 172
Скорость срабатывания при замыкании, мс 20
Скорость срабатывания при размыкании, мс 30
Потребляемая мощность катушки управления, не более, Вт 5
Напряжение катушки управления, Uс, В 230 B (AC)
Механическая износостойкость, коммутац. циклов 1000000
Электрическая износостойкость, коммутац. циклов 150000
Высота над уровнем моря, не более, м 2000
Температура окружающего воздуха, 0С от -25 до +40
Окружающая среда Невзрывоопасная, не содержащая пыли
Исполнение Стационарное
Рабочее положение в пространстве Вертикальное
Группа механического исполнения по ГОСТ 17516.1 М3
Режим работы Продолжительный
Степень защиты по ГОСТ 14254-96 IP 20
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4
Установка на DIN-рейку 35 мм

Контакторы модульные OptiDin КЭАЗ -предназначены в качестве комплектующих изделий в схемах управления электроприводами, системами вентиляций, отопления, освещения, системах автоматизации технологических процессов, где необходимы частые и дистанционные коммутации нагрузки с номинальным током до 100 А при напряжении 230 или 400 B переменного тока частоты 50 Гц. Возможно также применение для цепей постоянного тока.Модульный контактор на номинальный ток 20 А габаритом 1 модуль с контактной группой 2 НО, 0 НЗ .

Контакторы модульные OptiDin КЭАЗ -предназначены в качестве комплектующих изделий в схемах управления электроприводами, системами вентиляций, отопления, освещения, системах автоматизации технологических процессов, где необходимы частые и дистанционные коммутации нагрузки с номинальным током до 100 А при напряжении 230 или 400 B переменного тока частоты 50 Гц. Возможно также применение для цепей постоянного тока.Модульный контактор на номинальный ток 20 А габаритом 1 модуль с контактной группой 2 НО, 0 НЗ .

Контакторы модульные OptiDin КЭАЗ -предназначены в качестве комплектующих изделий в схемах управления электроприводами, системами вентиляций, отопления, освещения, системах автоматизации технологических процессов, где необходимы частые и дистанционные коммутации нагрузки с номинальным током до 100 А при напряжении 230 или 400 B переменного тока частоты 50 Гц. Возможно также применение для цепей постоянного тока.Модульный контактор на номинальный ток 20 А габаритом 1 модуль с контактной группой 2 НО, 0 НЗ .

Контакторы Z-SCH - используются для коммутации однофазных или трехфазных нагрузок: освещения, электрического отопления, вентиляции, тепловых насосов, электрически управляемых ворот, жалюзи и т. д.
-Номинальное напряжение 440 В AC
- Категории применения: AC-1 неиндуктивная или малоиндуктивная нагрузка, AC-3 пуск и отключениие асинхронных электродвигателей с короткозамкнутым ротором
-Сечение подключаемых проводов 2,5-25 мм2

Контакторы Z-SCH - используются для коммутации однофазных или трехфазных нагрузок: освещения, электрического отопления, вентиляции, тепловых насосов, электрически управляемых ворот, жалюзи и т. д.
-Номинальное напряжение 440 В AC
- Категории применения: AC-1 неиндуктивная или малоиндуктивная нагрузка, AC-3 пуск и отключениие асинхронных электродвигателей с короткозамкнутым ротором
-Сечение подключаемых проводов 2,5-25 мм2
