Контакторы модульные 20А

Модульные контакторы серии КМ применяются в системах управления и автоматизации жилых, офисных, промышленных и больничных помещений, для коммутации и управления осветительных, обогревательных и вентиляционных устройств, насосов и иных приводов с напряжением до 380 В переменного тока частотой 50 Гц.
-Номинальный ток до 63 А.
-Индикатор состояния контактов.
-Маркировочная площадка с защитной крышкой.
Номинальное рабочее напряжение, Ue, В 230/400
Номинальное напряжение изоляции, Ui, В 415 (КМ-16), 440 (КМ-20, КМ-25), 500 (все остальные)
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный условный ток короткого замыкания, кА 3
Пусковой ток катушки управления, мА 30 (КМ-16, КМ-20), 60 (КМ-25, КМ-32, КМ-40), 95 (КМ-50, КМ-63)
Ток удержания катушки управления, мА 18 (КМ-16, КМ-20), 12 (все остальные)
Диапазон напряжения замыкания контактов, В от 195 до 253
Диапазон напряжения размыкания контактов, В от 46 до 172
Скорость срабатывания при замыкании, мс 20
Скорость срабатывания при размыкании, мс 30
Потребляемая мощность катушки управления, не более, Вт 5
Напряжение катушки управления, Uс, В 230 B (AC)
Механическая износостойкость, коммутац. циклов 1000000
Электрическая износостойкость, коммутац. циклов 150000
Высота над уровнем моря, не более, м 2000
Температура окружающего воздуха, 0С от -25 до +40
Окружающая среда Невзрывоопасная, не содержащая пыли
Исполнение Стационарное
Рабочее положение в пространстве Вертикальное
Группа механического исполнения по ГОСТ 17516.1 М3
Режим работы Продолжительный
Степень защиты по ГОСТ 14254-96 IP 20
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4
Установка на DIN-рейку 35 мм

Контакторы модульные типа КМ предназначены для применения в сетях переменного тока напряжением до 400 В частоты 50 Гц и служат для коммутации слабоиндуктивных нагрузок с номинальным током до 63 А. Используются для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.
-С 2 или 4 замыкающими контактами.
-Совместимость размеров с изделиями модульной серии.
-Универсальное питание катушки управления-переменный или постоянный ток (кроме КМ20).
-визуальная индикация состояния главных контактов.
-Пониженный электромагнитный фон благодаря использованию магнитной системы на постоянном токе.
-Экономия энергии (ток удержания в 5 раз меньше пускового).
-Быстродействие (включение – 20 мс, отключение – 30 мс).
-Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
-Низкий уровень шума при срабатывании.

Контакторы модульные типа КМ ИЭК - предназначены для применения в сетях переменного тока напряжением до 400 В частоты 50 Гц и служат для коммутации слабоиндуктивных нагрузок с номинальным током до 63 А. Используются для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.
Номинальное рабочее напряжение Ue: 230В
Количество модулей: 1.
Номинальный ток: 20А (АС-1).
Количество контактов: 1НО+1НЗ (1з+1р)
Монтаж: на DIN-рейку.

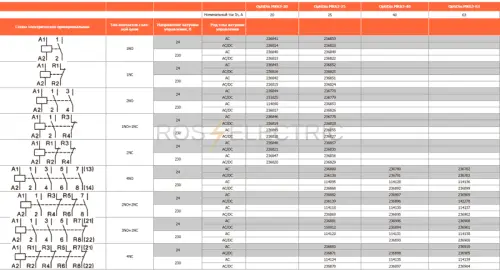

Контакторы модульные OptiDin MK63 предназначены для частых коммутаций нагрузок с номинальным током до 63 А - электрических котлов, конвекторов прямого отопления, тепловых аккумуляторов. Устройства используются для автоматизации и управления различными технологическими процессами, в том числе в системах кондиционирования, вентиляции, освещения.
Визуальная индикация состояния контактов.
Степень защиты:IP20.
Монтаж: на дин рейку 35мм.
Место под маркировку на контактор.
Возможность подключения дополнительного блока вспомогательных контактов 1НО+1НЗ и фальш модуля для установки вплотную вряд.
Номинальный ток:20А
Тип контактов главной цепи:2НО.
Напряжение и род тока катушки управления:230В АС

Контакторы модульные OptiDin MK63 предназначены для частых коммутаций нагрузок с номинальным током до 63 А - электрических котлов, конвекторов прямого отопления, тепловых аккумуляторов. Устройства используются для автоматизации и управления различными технологическими процессами, в том числе в системах кондиционирования, вентиляции, освещения.
Визуальная индикация состояния контактов.
Степень защиты:IP20.
Монтаж: на дин рейку 35мм.
Место под маркировку на контактор.
Возможность подключения дополнительного блока вспомогательных контактов 1НО+1НЗ и фальш модуля для установки вплотную вряд.
Номинальный ток:20А
Тип контактов главной цепи:1НО+1НЗ.
Напряжение и род тока катушки управления:230В АС

Контакторы модульные OptiDin MK63 предназначены для частых коммутаций нагрузок с номинальным током до 63 А - электрических котлов, конвекторов прямого отопления, тепловых аккумуляторов. Устройства используются для автоматизации и управления различными технологическими процессами, в том числе в системах кондиционирования, вентиляции, освещения.
Визуальная индикация состояния контактов.
Степень защиты:IP20.
Монтаж: на дин рейку 35мм.
Место под маркировку на контактор.
Возможность подключения дополнительного блока вспомогательных контактов 1НО+1НЗ и фальш модуля для установки вплотную вряд.
Номинальный ток:20А
Тип контактов главной цепи:1НО+1НЗ.
Напряжение и род тока катушки управления:24В АС/DC

Контакторы модульные OptiDin КЭАЗ -предназначены в качестве комплектующих изделий в схемах управления электроприводами, системами вентиляций, отопления, освещения, системах автоматизации технологических процессов, где необходимы частые и дистанционные коммутации нагрузки с номинальным током до 100 А при напряжении 230 или 400 B переменного тока частоты 50 Гц. Возможно также применение для цепей постоянного тока.Модульный контактор на номинальный ток 20 А габаритом 1 модуль с контактной группой 2 НО, 0 НЗ .

Модульный контактор серии NCH8-M с ручным управлением применяется в сетях с номинальным напряжением переменного тока 50/60 Гц до 400 В и номинальным током до 63 A. Он используется для дистанционно или ручного управления цепями категорий применения AC-7b и AC-7a (неиндуктивная нагрузка или нагрузка с малой индуктивностью / резистивные электропечи, бытовые приборы и аналогичные потребители).
Количество полюсов:2;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:18x86x73,5;
Номинальный ток, А:20;
Тип напряжения управления:AC;
Количество главных нормально разомкнутых (НО) контактов:2;
Количество главных нормально замкнутых (НЗ) контактов:0;
Степень загрязнения среды:2;
Механическая износостойкость, циклов:1000000;
Электрическая износостойкость, циклов:80000;
Стандарты:ГОСТ Р 51731;
Номинальное напряжение питания цепи управления, В:230;
Рабочая температура окружающей среды, °C:-25 ...+40;
Номинальное напряжение, В:230;
NCH8(M) - NCH8-M NCH8-M

Контакторы модульные типа КМ торговой марки IEK предназначены для применения в сетях переменного тока напряжением до 400 В частоты 50 Гц и служат для коммутации слабоиндуктивных нагрузок с номинальным током до 63 А.
Используются для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.

Модульный контактор серии NCH8-M с ручным управлением применяется в сетях с номинальным напряжением переменного тока 50/60 Гц до 400 В и номинальным током до 63 A. Он используется для дистанционно или ручного управления цепями категорий применения AC-7b и AC-7a (неиндуктивная нагрузка или нагрузка с малой индуктивностью / резистивные электропечи, бытовые приборы и аналогичные потребители).
Количество полюсов:4;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:36x86x73,5;
Номинальный ток, А:20;
Тип напряжения управления:AC;
Количество главных нормально разомкнутых (НО) контактов:0;
Количество главных нормально замкнутых (НЗ) контактов:4;
Степень загрязнения среды:2;
Механическая износостойкость, циклов:1000000;
Электрическая износостойкость, циклов:80000;
Стандарты:ГОСТ Р 51731;
Номинальное напряжение питания цепи управления, В:230;
Рабочая температура окружающей среды, °C:-25 ...+40;
Номинальное напряжение, В:400;
NCH8(M) - NCH8-M NCH8-M

Контакторы модульные OptiDin MK63 предназначены для частых коммутаций нагрузок с номинальным током до 63 А - электрических котлов, конвекторов прямого отопления, тепловых аккумуляторов. Устройства используются для автоматизации и управления различными технологическими процессами, в том числе в системах кондиционирования, вентиляции, освещения.
Визуальная индикация состояния контактов.
Степень защиты:IP20.
Монтаж: на дин рейку 35мм.
Место под маркировку на контактор.
Возможность подключения дополнительного блока вспомогательных контактов 1НО+1НЗ и фальш модуля для установки вплотную вряд.
Номинальный ток:20А
Тип контактов главной цепи:2НО.
Напряжение и род тока катушки управления:24В АС/DC

Модульные контакторы NCH8 CHINT - предназначены для дистанционного управления нагрузками эксплуатирующимися в категориях применения AC-7b и AC-7a (неиндуктивная нагрузка или нагрузка с малой индуктивностью / резистивные электропечи, бытовые приборы и аналогичные потребители). в сетях переменного тока напряжением до 400В и частотой 50/60 Гц с номинальным током до 63 А.

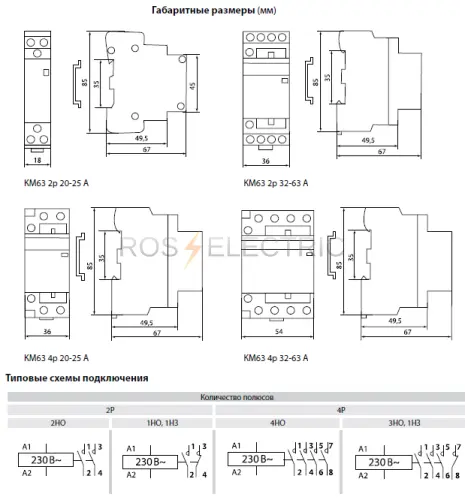

Модульные контакторы КМ63 ТДМ - предназначены для коммутаций в системах автоматизации и управления осветительными, обогревательными и вентиляционными устройствами, кондиционерами, насосами в жилых, офисных, промышленных и больничных помещениях.
На лицевой стороне располагается механический индикатор состояния контактов.
Корпус изготовлен из: пластика не поддерживающий горение.
Контакты изготовлены из: серебросодержащего материала.
Монтаж: на дин-рейку 35мм с помощью защелки.
Категория применения AC-1, AC-7a, AC-7b.
Номинальное напряжение изоляции: 500В.
Электрическая износостойкость: 30000 циклов.
Климатическое исполнение и категория размещения:УХЛ4.
Степень защиты:IP20.
Номинальный рабочий ток: 20А.
Номинальное напряжение катушки управления: 230В АС.
Исполнение контактных групп: 1НО+1НЗ.
Ширина:18мм (1 модуль)

Контакторы модульные типа КМ предназначены для применения в сетях переменного тока напряжением до 400 В частоты 50 Гц и служат для коммутации слабоиндуктивных нагрузок с номинальным током до 63 А. Используются для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.
-С 2 или 4 замыкающими контактами.
-Совместимость размеров с изделиями модульной серии.
-Универсальное питание катушки управления-переменный или постоянный ток (кроме КМ20).
-визуальная индикация состояния главных контактов.
-Пониженный электромагнитный фон благодаря использованию магнитной системы на постоянном токе.
-Экономия энергии (ток удержания в 5 раз меньше пускового).
-Быстродействие (включение – 20 мс, отключение – 30 мс).
-Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
-Низкий уровень шума при срабатывании.

Контакторы модульные типа KMR ARMAT разработаны специально для коммутации цепей освещения, управления системами отопления, электродвигателями и насосным оборудованием. Контакторы имеют следующий ряд номинального напряжения цепи управления: 12, 24, 48, 230 В.
Контакторы имеют следующий ряд номинального тока в категории применения АС-1 (AC-7a): 16, 20, 25, 40, 63, 100 А.
Бесшумная работа катушки управления и отсутствие постороннего звука и вибрации контактов – это отличительные преимущества данной линейки. Наличие в ассортименте универсальной катушки управления (AC/DC) и дополнительных контактов расширяет применимость в различных областях.

Контакторы модульные типа КМ ИЭК - предназначены для применения в сетях переменного тока напряжением до 400 В частоты 50 Гц и служат для коммутации слабоиндуктивных нагрузок с номинальным током до 63 А. Используются для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.
Номинальное рабочее напряжение Ue: 230В
Количество модулей: 1.
Номинальный ток: 20А (АС-1).
Количество контактов: 2НО (2з)
Монтаж: на DIN-рейку.

Модульные электромагнитные контакторы MCE и модульные электромагнитные контакторы с возможностью ручного управления MCM до 63 А ДКС - предназначены для частых включений/отключений электрических цепей в нормальном режиме работы до 63 А; реализации дистанционного управления включением-отключением электрических цепей в сочетании с защитными аппаратами.

Модульные контакторы серии МК-103 применяются в сетях переменного тока для дистанционного управления нагрузками небольшой мощности, требующими большого количества включений/отключений.
Модульный контактор серии МК-103 — это дистанционно управляемый коммутационный аппарат, позволяющий коммутировать нагрузки переменного тока. Контакторы имеют следующие основные узлы: контактную и дугогасительные системы, электромагнит управления.
Модульные контакторы не требуют дополнительных настроек и специального обслуживания. Монтируются на стандартную 35 мм дин-рейку.
11 1НО+1НЗ (1з+1р) – 1 нормально открытый контакт + 1 нормально закрытый контакт (1 замыкающий +
1 размыкающий)
20 2НО (2з) – 2 нормально открытых контакта (2 замыкающих)
02 2НЗ (2р) – 2 нормально закрытых контакта (2 размыкающих)
04 4НЗ (4р) – 4 нормально закрытых контакта (4 размыкающих)
31 3НО+1НЗ (3з+1р) – 3 нормально открытых контакта + 1 нормально закрытый контакт (3 замыкающих +
1 размыкающий)
22 2НО+2НЗ (2з+2р) – 2 нормально открытых контакта + 2 нормально закрытых контакта (2 замыкающих +
2 размыкающих)
40 4НО (4з) – 4 нормально открытых контакта (4 замыкающих)
Артикулы и изделия:
18050DEK Модульный контактор 2НО 16А 230В МК-103 DEKraft
18051DEK Модульный контактор 1НО+1НЗ 16А 230В МК-103 DEKraft
18053DEK Модульный контактор 4НО 16А 230В МК-103 DEKraft
18054DEK Модульный контактор 3НО+1НЗ 16А 230В МК-103 DEKraft
18055DEK Модульный контактор 2НО+2НЗ 16А 230В МК-103 DEKraft
18056DEK Модульный контактор 4НЗ 16А 230В МК-103 DEKraft
18057DEK Модульный контактор 2НО 20А 230В МК-103 DEKraft
18058DEK Модульный контактор 1НО+1НЗ 20А 230В МК-103 DEKraft
18060DEK Модульный контактор 4НО 20А 230В МК-103 DEKraft
18061DEK Модульный контактор 3НО+1НЗ 20А 230В МК-103 DEKraft
18062DEK Модульный контактор 2НО+2НЗ 20А 230В МК-103 DEKraft
18063DEK Модульный контактор 4НЗ 20А 230В МК-103 DEKraft
18064DEK Модульный контактор 2НО 25А 230В МК-103 DEKraft
18065DEK Модульный контактор 1НО+1НЗ 25А 230В МК-103 DEKraft
18067DEK Модульный контактор 4НО 25А 230В МК-103 DEKraft
18068DEK Модульный контактор 3НО+1НЗ 25А 230В МК-103 DEKraft
18069DEK Модульный контактор 2НО+2НЗ 25А 230В МК-103 DEKraft
18070DEK Модульный контактор 4НЗ 25А 230В МК-103 DEKraft
18071DEK Модульный контактор 2НО 32А 230В МК-103 DEKraft
18072DEK Модульный контактор 1НО+1НЗ 32А 230В МК-103 DEKraft
18073DEK Модульный контактор 2НЗ 32А 230В МК-103 DEKraft
18074DEK Модульный контактор 4НО 32А 230В МК-103 DEKraft
18075DEK Модульный контактор 3НО+1НЗ 32А 230В МК-103 DEKraft
18076DEK Модульный контактор 2НО+2НЗ 32А 230В МК-103 DEKraft
18077DEK Модульный контактор 4НЗ 32А 230В МК-103 DEKraft
18078DEK Модульный контактор 2НО 40А 230В МК-103 DEKraft
18079DEK Модульный контактор 1НО+1НЗ 40А 230В МК-103 DEKraft
18080DEK Модульный контактор 2НЗ 40А 230В МК-103 DEKraft
18081DEK Модульный контактор 4НО 40А 230В МК-103 DEKraft
18082DEK Модульный контактор 3НО+1НЗ 40А 230В МК-103 DEKraft
18083DEK Модульный контактор 2НО+2НЗ 40А 230В МК-103 DEKraft
18084DEK Модульный контактор 4НЗ 40А 230В МК-103 DEKraft
18085DEK Модульный контактор 2НО 63А 230В МК-103 DEKraft
18086DEK Модульный контактор 1НО+1НЗ 63А 230В МК-103 DEKraft
18087DEK Модульный контактор 2НЗ 63А 230В МК-103 DEKraft
18088DEK Модульный контактор 4НО 63А 230В МК-103 DEKraft
18089DEK Модульный контактор 3НО+1НЗ 63А 230В МК-103 DEKraft
18090DEK Модульный контактор 2НО+2НЗ 63А 230В МК-103 DEKraft
18091DEK Модульный контактор 4НЗ 63А 230В МК-103 DEKraft

Модульный контактор серии NCH8-M с ручным управлением применяется в сетях с номинальным напряжением переменного тока 50/60 Гц до 400 В и номинальным током до 63 A. Он используется для дистанционно или ручного управления цепями категорий применения AC-7b и AC-7a (неиндуктивная нагрузка или нагрузка с малой индуктивностью / резистивные электропечи, бытовые приборы и аналогичные потребители).
Количество полюсов:2;
Степень защиты (IP):IP20;
Габаритные и установочные размеры (ШхВхГ), мм:18x86x73,5;
Номинальный ток, А:20;
Тип напряжения управления:AC;
Количество главных нормально разомкнутых (НО) контактов:2;
Количество главных нормально замкнутых (НЗ) контактов:0;
Степень загрязнения среды:2;
Механическая износостойкость, циклов:1000000;
Электрическая износостойкость, циклов:80000;
Стандарты:ГОСТ Р 51731;
Номинальное напряжение питания цепи управления, В:24;
Рабочая температура окружающей среды, °C:-25 ...+40;
Номинальное напряжение, В:230;
NCH8(M) - NCH8-M NCH8-M

Модульные контакторы серии КМ ЭКФ предназначены для применения в системах управления и автоматизации жилых, офисных, промышленных и больничных помещений, для коммутации и управления осветительных, обогревательных и вентиляционных устройств, насосов и иных приводов с напряжением до 380 В переменного тока частотой 50 Гц.
