Контакторы малогабаритные 9А 24В AC

Контакторы электромагнитные серии ПМЛ КЭАЗ - предназначены для применения в качестве коммутационных аппаратов в схемах управления электроприводами, главным образом в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электроустановках напряжением до 660В переменного тока частотой 50 и 60 Гц. Контакторы серии ПМЛ могут применяться совместно с тепловыми реле серии РТЛ, обеспечивая защиту управляемых электродвигателей от токов длительных перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Контакторы электромагнитные серии КМ КЭАЗ - предназначены для применения в качестве коммутационных аппаратов в схемах управления электроприводами, главным образом в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электроустановках напряжением до 660 В переменного тока частотой 50 и 60 Гц. Данная серия является сбалансированным решением соотношения цены и коммутационного ресурса. Контакторы серии КМ могут применяться совместно с тепловыми реле серии РТЛ, обеспечивая защиту управляемых электродвигателей от токов длительных перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Контакторы электромагнитные серии КМ КЭАЗ - предназначены для применения в качестве коммутационных аппаратов в схемах управления электроприводами, главным образом в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электроустановках напряжением до 660 В переменного тока частотой 50 и 60 Гц. Данная серия является сбалансированным решением соотношения цены и коммутационного ресурса. Контакторы серии КМ могут применяться совместно с тепловыми реле серии РТЛ, обеспечивая защиту управляемых электродвигателей от токов длительных перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Контакторы электромагнитные серии ПМЛ КЭАЗ - предназначены для применения в качестве коммутационных аппаратов в схемах управления электроприводами, главным образом в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электроустановках напряжением до 660В переменного тока частотой 50 и 60 Гц. Контакторы серии ПМЛ могут применяться совместно с тепловыми реле серии РТЛ, обеспечивая защиту управляемых электродвигателей от токов длительных перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Электромагнитные контакторы "YON PRO" серии DSC ДКС - предназначены для дистанционной коммутации трехфазных асинхронных двигателей, частотных приводов и других высокоиндуктивных нагрузок (категория применения АС-3). Контакторы имеют высокий коммутационный ресурс для работы в тяжелых режимах, таких как пуск и торможение противовключением электродвигателей с короткозамкнутым ротором (АС-4). По роду тока контакторы классифицируются как устройства для применения в цепях переменного тока напряжением до 690 В частотой 50 Гц и постоянного тока напряжением до 440 В.

Контактор серии SystemePact MC1E на номинальный ток 9 А, 3P, встроенные дополнительные контакты 1НО+1НЗ; напряжение управления – 24 В пер.тока; крепеж – на DIN-рейку/монтажную плату. Контакторы серии SystemePact MC1E разработаны для шкафов управления насосными станциями, систем вентиляции и лифтов. Они имеют увеличенный электрический и механический ресурс 13 млн. циклов; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками, ограничителями перенапряжений.

Контакторы серии NXC-M Chint - предназначены для применения в сетях переменного тока частотой 50/60Гц напряжением до 690В и номинальным током до 12А для частых пусков и управления двигателями. Контакторы могут быть объединены с соответствующим тепловым реле для защиты цепей от токов перегрузки.
Количество полюсов:3;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:45,5x75x88;
Номинальный ток, А:9;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:3;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:4;
Механическая износостойкость, циклов:12000000;
Электрическая износостойкость, циклов:1200000;
Рабочая температура окружающей среды, °C:-35…+70;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:24;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Управляющее напряжение: втягивание, %:70-120;
Управляющее напряжение: размыкание, %:20-65.

Контакторы серии NC1 предназначены для применения в сетях переменного тока частотой 50/60Гц напряжением до 690В и номинальным током до 95А для частых пусков и управления двигателями переменного тока. Контакторы могут быть объединены с соответствующим тепловым реле для создания электромагнитного пускателя защиты цепей от токов перегрузки. Механическая блокировка позволяет преобразовать два отдельных контактора в единый реверсивный. Для специальных применений контакторы переменного тока серии NC1 могут комплектоваться катушкой управления постоянного тока.
Количество полюсов:4;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:47x76x82;
Номинальный ток, А:9;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:4;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:4;
Механическая износостойкость, циклов:1000000;
Электрическая износостойкость, циклов:100000;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:24;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Управляющее напряжение: втягивание, %:85-110;
Управляющее напряжение: размыкание, %:20-75.

Контакторы серии NC1 предназначены для применения в сетях переменного тока частотой 50/60Гц напряжением до 690В и номинальным током до 95А для частых пусков и управления двигателями переменного тока. Контакторы могут быть объединены с соответствующим тепловым реле для создания электромагнитного пускателя защиты цепей от токов перегрузки. Механическая блокировка позволяет преобразовать два отдельных контактора в единый реверсивный. Для специальных применений контакторы переменного тока серии NC1 могут комплектоваться катушкой управления постоянного тока.
Количество полюсов:4;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:47x76x82;
Номинальный ток, А:9;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:2;
Количество главных нормально замкнутых (НЗ) контактов:2;
Номинальная коммутируемая мощность, кВт:4;
Механическая износостойкость, циклов:1000000;
Электрическая износостойкость, циклов:100000;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:24;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Управляющее напряжение: втягивание, %:85-110;
Управляющее напряжение: размыкание, %:20-75.

Контакторы серии NC1 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 690В для частых пусков и управление двигателями переменного тока.
Номинальный рабочий ток контактора (Ie): 9A.
Номинальное напряжение питания катушки управления Us: 24В 50Гц (переменный ток).
Вспомогательных контактов: 1НО.
Количество главных контактов: 3НО.
Номинальное напряжение изоляции (Ui): 690В. Дополнительные акссесуары:
1.Катушки управления;
2.Механические блокировки MI;
3.Приставки выдержка времени F5;
4.Приставки доп.контакты F4;
5.Приставка доп.контакты (боковая) NCF1-11C;
6.Резистивно-емкостные цепи SR2.

Контакторы серии NC1 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 690В для частых пусков и управление двигателями переменного тока.
Номинальный рабочий ток контактора (Ie): 9A.
Номинальное напряжение питания катушки управления Us: 24В 50Гц (переменный ток).
Вспомогательных контактов: 1НЗ.
Количество главных контактов: 3НО.
Номинальное напряжение изоляции (Ui): 690В. Дополнительные акссесуары:
1.Катушки управления;
2.Механические блокировки MI;
3.Приставки выдержка времени F5;
4.Приставки доп.контакты F4;
5.Приставка доп.контакты (боковая) NCF1-11C;
6.Резистивно-емкостные цепи SR2.

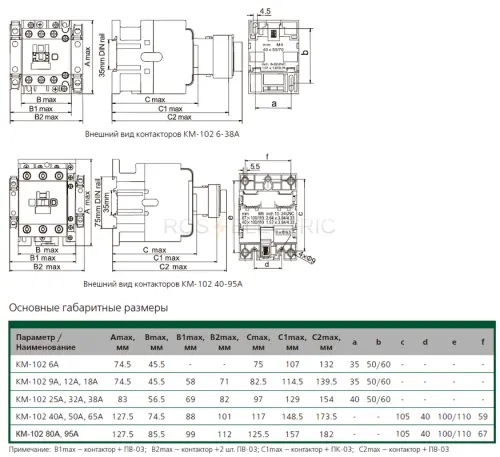

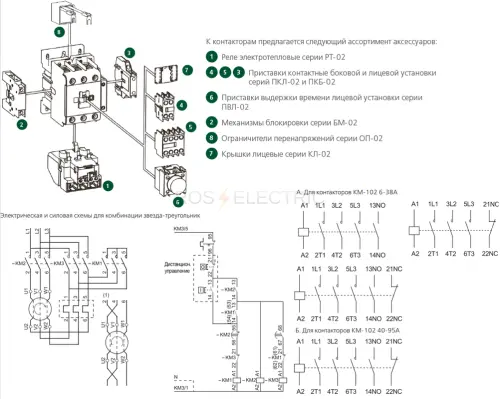

Контактор серии КМ-102 DEKraft; 3P; номинальный ток - 9 А (AC3, AC4); напряжение управления 24 В пер.тока; доп.контакты 1НО; установка на стандартную DIN-рейку. Контакторы КМ-102 предназначены для пуска и останова асинхронных двигателей, для коммутации осветительных сетей и конденсаторных батарей в сетях напряжением до 690 В пер.тока. Дополнительные защитные крышки исключают попадание пыли внутрь контактора и обеспечивают защиту от случайного прикосновения.

Контакторы электромагнитные малогабаритные КМИ-А серии ARMAT ИЭК - предназначены для использования в схемах управления электроприводами для пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 690В 50Гц, а также дистанционно управлять цепями освещения, нагревательными цепями, коммутировать трехфазные конденсаторные батареи первичные обмотки трехфазных низковольтных трансформаторов.
Номинальный ток: 9А.
Напряжение питания катушки:24В
Номинальное напряжение: 690 В, 50 Гц.
Количество полюсов: 3.
Количество дополнительных контактов:
1 «замыкающийся» + 1 «размыкающийся».
Крепления: на DIN-рейку или монтажную панель.

Контакторы КМЭ малогабаритные ЭКФ - предназначены для дистанционного управления электрическими цепями и электродвигателями.

Контактор серии SystemePact MC1D на номинальный ток 9 А, 3P, 1НО+1НЗ; напряжение управления – 24 В пер. тока; крепеж – на DIN-рейке или монтажной плате. Контакторы серии SystemePact MC1D разработаны для управления двигателями различных типов, а также насосами, лифтов и системами вентиляции. Они имеют увеличенный электрический и механический ресурс; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками, ограничителями перенапряжений.

Малогабаритные контакторы переменного тока общепромышленного применения КМИ ИЭК - предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В, а также для дистанционного управления цепями освещения (АС;5a, AC;5b), нагревательными цепями и различными малоиндуктивными нагрузками (АС;1), для коммутации трехфазных конденсаторных батарей (АС;6b), первичных обмоток трехфазных низковольтных трансформаторов (АС;6а). (управление вентиляторами, насосами, тепловыми завесами, печами, кран; балками, станками, освещением, в системах автоматического ввода резерва (АВР).

Номинальный ток: 9А.
Напряжение катушки: 24В AC.
Контактная группа: 1НО.
Монтаж: на DIN-рейку 35 мм или монтажную панель.

Контакторы серии NC1 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 690В для частых пусков и управление двигателями переменного тока.
Номинальный рабочий ток контактора (Ie): 9A.
Номинальное напряжение питания катушки управления Us: 24В 50Гц (переменный ток).
Вспомогательных контактов: 1НО.
Количество главных контактов: 3НО.
Номинальное напряжение изоляции (Ui): 690В. Дополнительные акссесуары:
1.Катушки управления;
2.Механические блокировки MI;
3.Приставки выдержка времени F5;
4.Приставки доп.контакты F4;
5.Приставка доп.контакты (боковая) NCF1-11C;
6.Резистивно-емкостные цепи SR2.

Контакторы малогабаритные промышленного назначения серии КМН ТДМ - предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В, а также для дистанционного управления цепями освещения, нагревательными цепями и различными индуктивными нагрузками (категория применения АС-1).
Контакты изготовлены: из композита медь-серебро.
Номинальный рабочий ток: 9А.
Номинальное напряжение катушки: 24В АС3.
Количество и вид контактов: 1НО (1з).

Электромагнитные контакторы "YON PRO" серии DSC ДКС - предназначены для дистанционной коммутации трехфазных асинхронных двигателей, частотных приводов и других высокоиндуктивных нагрузок (категория применения АС-3). Контакторы имеют высокий коммутационный ресурс для работы в тяжелых режимах, таких как пуск и торможение противовключением электродвигателей с короткозамкнутым ротором (АС-4). По роду тока контакторы классифицируются как устройства для применения в цепях переменного тока напряжением до 690 В частотой 50 Гц и постоянного тока напряжением до 440 В.

Контакторы серии КМ-103 предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором. Применяются в конвейерах, станках, компрессорах, насосах, лифтах, эскалаторах, тепловых пушках и завесах, системах управления отоплением, вентиляцией и кондиционированием и т.д., а также для коммутации осветительных сетей.
В комбинации с электротепловым реле перегрузки они также могут быть использованы в качестве мотор-стартера.
Контакторы КМ-103 с типоразмерами 9А-95А оснащены двумя встроенными контактами 1НО+1НЗ, что существенно расширяет возможности использования контакторов. А также экономически эффективней, так как нет необходимости устанавливать контактные приставки, где достаточно двух дополнительных контактов.
Контакторы КМ-103 с типоразмерами 115А-630А комплектуются приставкой контактной лицевой установки с дополнительными контактами 1НО+1НЗ.
Катушки управления от 24В до 380В.
Принцип действия
При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.
К контакторам серии КМ-103 предлагается следующий ассортимент аксессуаров:
- Реле электротепловые серии РТ-03;
- Приставки контактные боковой и лицевой установки серии ПК-03;
- Приставки выдержки времени лицевой установки серии ПВ-03;
- Механизмы блокировки серии серии БМ-03.
Все модели 9-95А имеют крепление на 35 мм DIN-рейку, а модели 40-95А устанавливаются в том числе и на 75 мм DIN-рейку.
Защитные крышки на контакторах от 9А до 95А обеспечивают непопадание пыли внутрь контактора, а также защиту от случайного прикосновения.
Артикулы и изделия:
22100DEK Контактор 9А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22101DEK Контактор 9А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22102DEK Контактор 9А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22103DEK Контактор 9А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22104DEK Контактор 9А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22105DEK Контактор 12А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22106DEK Контактор 12А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22107DEK Контактор 12А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22108DEK Контактор 12А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22109DEK Контактор 12А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22110DEK Контактор 18А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22111DEK Контактор 18А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22112DEK Контактор 18А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22113DEK Контактор 18А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22114DEK Контактор 18А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22115DEK Контактор 25А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22116DEK Контактор 25А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22117DEK Контактор 25А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22118DEK Контактор 25А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22119DEK Контактор 25А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22120DEK Контактор 32А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22121DEK Контактор 32А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22122DEK Контактор 32А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22123DEK Контактор 32А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22124DEK Контактор 32А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22125DEK Контактор 40А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22126DEK Контактор 40А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22127DEK Контактор 40А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22128DEK Контактор 40А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22129DEK Контактор 40А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22130DEK Контактор 50А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22131DEK Контактор 50А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22132DEK Контактор 50А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22133DEK Контактор 50А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22134DEK Контактор 50А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22135DEK Контактор 65А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22136DEK Контактор 65А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22137DEK Контактор 65А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22138DEK Контактор 65А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22139DEK Контактор 65А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22140DEK Контактор 80А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22141DEK Контактор 80А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22142DEK Контактор 80А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22143DEK Контактор 80А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22144DEK Контактор 80А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22145DEK Контактор 95А 24В АС3 1НО+1НЗ КМ-103 DEKraft
22146DEK Контактор 95А 36В АС3 1НО+1НЗ КМ-103 DEKraft
22147DEK Контактор 95А 110В АС3 1НО+1НЗ КМ-103 DEKraft
22148DEK Контактор 95А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22149DEK Контактор 95А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22150DEK Контактор 115А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22151DEK Контактор 115А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22152DEK Контактор 150А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22153DEK Контактор 150А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22154DEK Контактор 185А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22155DEK Контактор 185А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22156DEK Контактор 225А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22157DEK Контактор 225А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22158DEK Контактор 265А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22159DEK Контактор 265А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22160DEK Контактор 330А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22161DEK Контактор 330А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22162DEK Контактор 400А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22163DEK Контактор 400А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22164DEK Контактор 500А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22165DEK Контактор 500А 380В АС3 1НО+1НЗ КМ-103 DEKraft
22166DEK Контактор 630А 220В АС3 1НО+1НЗ КМ-103 DEKraft
22167DEK Контактор 630А 380В АС3 1НО+1НЗ КМ-103 DEKraft
