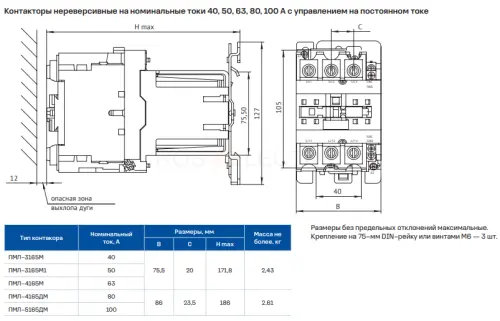

Контакторы электромагнитные серии ПМЛ КЭАЗ - предназначены для применения в качестве коммутационных аппаратов в схемах управления электроприводами, главным образом в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электроустановках напряжением до 660В переменного тока частотой 50 и 60 Гц. Контакторы серии ПМЛ могут применяться совместно с тепловыми реле серии РТЛ, обеспечивая защиту управляемых электродвигателей от токов длительных перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Контактор с катушкой управления постоянным током напряжением 220 В на номинальный ток 40 А.
Классификация
Тип приёмки: ОТК
Габариты и материалы
Габариты изделия: Ширина (мм): 75,5
Габариты изделия: Высота (мм): 127
Габариты изделия: Глубина (мм): 171,8
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 40
Род тока: AC
Напряжение катушки управления (В): 220
Род тока катушки управления: DC
Количество вспомогательных размыкающих контактов: 1
Количество вспомогательных замыкающих контактов: 1
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC: 40
Количество главных замыкающих контактов: 3
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC: 25
Мощность двигателя Р (kW) для AC3, V=220AC: 11
Мощность двигателя Р (kW) для AC3, V=380AC: 18,5
Мощность двигателя Р (kW) для AC3, V=660AC: 30
Номинальный рабочий ток Ie (А) для AC1, V=400AC: 60
Номинальный рабочий ток Ie (А) для AC4, V=400AC: 18,5
Монтажные характеристики
Способ крепления (монтажа): DIN-рейка, винт
Тип подключения: Винтовое соединение
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ТУ 3420-091-05758109-2016
Дополнительное оборудование: Нет
Исполнение контактора: открытое
Тип оборудования: Контактор
Номинальный ток
:
40А
Номинальное напряжение катушки (питания цепи) управления
:
220В DC
Количество и вид контактов
:
1НО+1НЗ (1з+1р)
Исполнение
:
Нереверсивное
Производитель
:
КЭАЗ
19 484.40 руб.
Быстрый просмотр
Контакторы серии NC1 предназначены для применения в сетях переменного тока частотой 50/60Гц напряжением до 690В и номинальным током до 95А для частых пусков и управления двигателями переменного тока. Контакторы могут быть объединены с соответствующим тепловым реле для создания электромагнитного пускателя защиты цепей от токов перегрузки. Механическая блокировка позволяет преобразовать два отдельных контактора в единый реверсивный. Для специальных применений контакторы переменного тока серии NC1 могут комплектоваться катушкой управления постоянного тока.
Количество полюсов:4;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:84x129x116;
Номинaльное напряжение питания цепи управления постоянного тока, В:220;
Номинальный ток, А:40;
Тип напряжения управления:Постоянный ток (DC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:4;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:18.5;
Механическая износостойкость, циклов:800000;
Электрическая износостойкость, циклов:80000;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Управляющее напряжение: втягивание, %:85-110;
Управляющее напряжение: размыкание, %:20-75.
Количество полюсов:4;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:84x129x116;
Номинaльное напряжение питания цепи управления постоянного тока, В:220;
Номинальный ток, А:40;
Тип напряжения управления:Постоянный ток (DC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:4;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:18.5;
Механическая износостойкость, циклов:800000;
Электрическая износостойкость, циклов:80000;
Рабочая температура окружающей среды, °C:-25…+40;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Количество вспомогательных нормально разомкнутых (НО) контактов:0;
Количество вспомогательных нормально замкнутых (НЗ) контактов:0;
Управляющее напряжение: втягивание, %:85-110;
Управляющее напряжение: размыкание, %:20-75.
Номинальный ток
:
40А
Номинальное напряжение катушки (питания цепи) управления
:
220В DC
Количество и вид контактов
:
4НО (4P)
Исполнение
:
Нереверсивное
Производитель
:
CHINT
17 789.65 руб.
Быстрый просмотр
Контакторы серии NC1 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 690В и номинальным током до 95А для частых пусков и управление двигателями переменного тока. Контакторы могут быть объединены с соответствующим тепловым реле для создания электромагнитного пускателя защиты цепей от токов перегрузки. Механическая блокировка позволяет преобразовать два отдельных контактора в единый реверсивный. Для специальных применений контакторы переменного тока серии NC1 могут комплектоваться катушкой управления постоянного тока.
Номинальный ток
:
40А
Номинальное напряжение катушки (питания цепи) управления
:
220В DC
Количество и вид контактов
:
1НО+1НЗ (1з+1р)
Исполнение
:
Нереверсивное
Производитель
:
CHINT
7 387.49 руб.
Быстрый просмотр

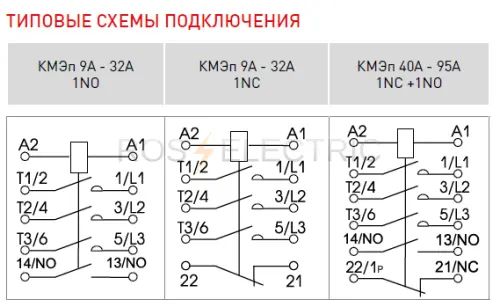

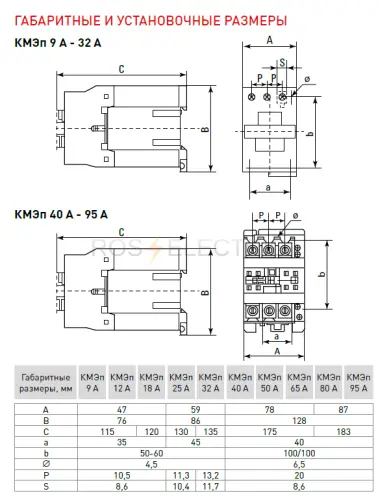

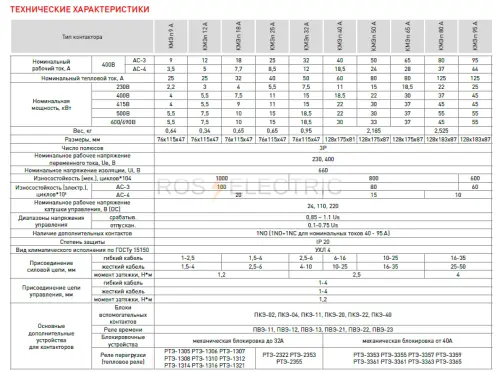

Контакторы электромагнитные серии КМЭп EKF PROxima на постоянный ток - представляют собой коммутационные аппараты и предназначаются для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сети переменного тока частотой 50/60 Гц с напряжением до 660 В (категория применения АС-3) и для дистанционного управления электрическими цепями, в ко-торых ток включения равен номинальному току нагрузки (категории применения АС-1). Совместно с тепловыми реле контакторы осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Номинальный ток
:
40А
Номинальное напряжение катушки (питания цепи) управления
:
220В DC
Количество и вид контактов
:
1НО (1з)
Исполнение
:
Нереверсивное
Производитель
:
EKF
11 044.09 руб.
Быстрый просмотр
Контакторы КМИп с катушкой управления постоянного тока ИЭК - предназначены для использования в схемах управления электроприводами для пуска, остановки, реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение 660В 50Гц.
Номинальный ток
:
40А
Номинальное напряжение катушки (питания цепи) управления
:
220В DC
Количество и вид контактов
:
1НО+1НЗ (1з+1р)
Исполнение
:
Нереверсивное
Производитель
:
IEK
11 654.18 руб.
Малогабаритные контакторы, работающие на переменном и постоянном токе, предназначенные для общепромышленного применения**, используются для запуска, отключения и реверса короткозамкнутых асинхронных двигателей (рабочее напряжение до 660 В), а также для:
- дистанционного управления осветительными цепями (категории применения AC‑5a, AC‑5b);
- коммутации нагревательных приборов и слабоиндуктивных нагрузок (категория AC‑1);
- переключения трёхфазных конденсаторных батарей (AC‑6b);
- включения первичных обмоток трёхфазных низковольтных трансформаторов (AC‑6a).
Области применения включают управление вентиляторами, насосным оборудованием, тепловыми завесами, электрическими печами, кран-балками, станками, системами освещения, а также использование в схемах автоматического ввода резерва (АВР).
При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.
- дистанционного управления осветительными цепями (категории применения AC‑5a, AC‑5b);
- коммутации нагревательных приборов и слабоиндуктивных нагрузок (категория AC‑1);
- переключения трёхфазных конденсаторных батарей (AC‑6b);
- включения первичных обмоток трёхфазных низковольтных трансформаторов (AC‑6a).
Области применения включают управление вентиляторами, насосным оборудованием, тепловыми завесами, электрическими печами, кран-балками, станками, системами освещения, а также использование в схемах автоматического ввода резерва (АВР).
При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.
