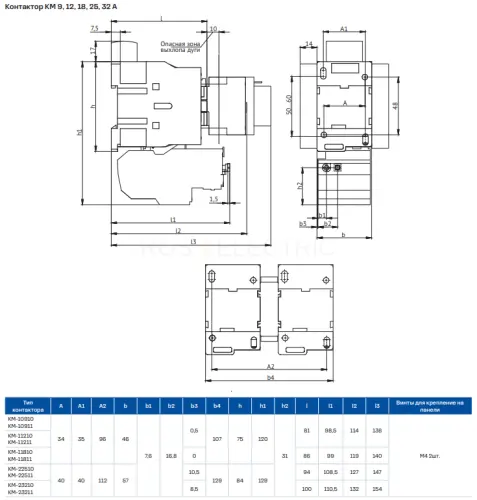

Контакторы электромагнитные серии КМ КЭАЗ - предназначены для применения в качестве коммутационных аппаратов в схемах управления электроприводами, главным образом в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электроустановках напряжением до 660 В переменного тока частотой 50 и 60 Гц. Данная серия является сбалансированным решением соотношения цены и коммутационного ресурса. Контакторы серии КМ могут применяться совместно с тепловыми реле серии РТЛ, обеспечивая защиту управляемых электродвигателей от токов длительных перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Контактор с катушкой управления переменным током напряжением 36 В на номинальный ток 12 А.
Габариты и материалы
Габариты изделия: Ширина (мм): 46
Габариты изделия: Высота (мм): 75
Габариты изделия: Глубина (мм): 81
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 12
Напряжение катушки управления (В): 36
Род тока катушки управления: AC
Количество вспомогательных замыкающих контактов: 1
Номинальное напряжение изоляции Ui (В): 660
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC: 12
Количество главных замыкающих контактов: 3
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC: 8,9
Мощность двигателя Р (kW) для AC3, V=220AC: 3
Мощность двигателя Р (kW) для AC3, V=380AC: 5,5
Мощность двигателя Р (kW) для AC3, V=660AC: 7,5
Номинальный рабочий ток Ie (А) для AC1, V=400AC: 20
Номинальный рабочий ток Ie (А) для AC4, V=400AC: 5
Монтажные характеристики
Способ крепления (монтажа): винт
Тип подключения: Винтовое соединение
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-4-1
Исполнение контактора: открытое
Тип оборудования: Контактор
Номинальный ток
:
12А
Номинальное напряжение катушки (питания цепи) управления
:
36В AC
Количество и вид контактов
:
1НО (1з)
Исполнение
:
Нереверсивное
Производитель
:
КЭАЗ
1 472.94 руб.
Быстрый просмотр
Контакторы электромагнитные серии КМ КЭАЗ - предназначены для применения в качестве коммутационных аппаратов в схемах управления электроприводами, главным образом в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электроустановках напряжением до 660 В переменного тока частотой 50 и 60 Гц. Данная серия является сбалансированным решением соотношения цены и коммутационного ресурса. Контакторы серии КМ могут применяться совместно с тепловыми реле серии РТЛ, обеспечивая защиту управляемых электродвигателей от токов длительных перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Контактор с катушкой управления переменным током напряжением 36 В на номинальный ток 12 А.
Габариты и материалы
Габариты изделия: Ширина (мм): 46
Габариты изделия: Высота (мм): 75
Габариты изделия: Глубина (мм): 81
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 12
Напряжение катушки управления (В): 36
Род тока катушки управления: AC
Количество вспомогательных размыкающих контактов: 1
Номинальное напряжение изоляции Ui (В): 660
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC: 12
Количество главных замыкающих контактов: 3
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC: 8,9
Мощность двигателя Р (kW) для AC3, V=220AC: 3
Мощность двигателя Р (kW) для AC3, V=380AC: 5,5
Мощность двигателя Р (kW) для AC3, V=660AC: 7,5
Номинальный рабочий ток Ie (А) для AC1, V=400AC: 20
Номинальный рабочий ток Ie (А) для AC4, V=400AC: 5
Монтажные характеристики
Способ крепления (монтажа): винт
Тип подключения: Винтовое соединение
Эксплуатационные характеристики
Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ4
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-4-1
Исполнение контактора: открытое
Тип оборудования: Контактор
Номинальный ток
:
12А
Номинальное напряжение катушки (питания цепи) управления
:
36В AC
Количество и вид контактов
:
1НЗ (1р)
Исполнение
:
Нереверсивное
Производитель
:
КЭАЗ
1 393.56 руб.
Быстрый просмотр
Контактор серии SystemePact MC1E на номинальный ток 12 А, 3P, встроенные дополнительные контакты 1НО+1НЗ; напряжение управления – 36 В пер.тока; крепеж – на DIN-рейку/монтажную плату. Контакторы серии SystemePact MC1E разработаны для шкафов управления насосными станциями, систем вентиляции и лифтов. Они имеют увеличенный электрический и механический ресурс 13 млн. циклов; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками, ограничителями перенапряжений.
Номинальный ток
:
12А
Номинальное напряжение катушки (питания цепи) управления
:
36В AC
Количество и вид контактов
:
1НО+1НЗ (1з+1р)
Исполнение
:
Нереверсивное
Производитель
:
Systeme Electric
1 650 руб.
Быстрый просмотр
Контакторы серии NXC Chint - предназначены для применения в сетях переменного тока частотой 50/60Гц напряжением до 690В и номинальным током до 630А для частых пусков и управления двигателями. Контакторы могут быть объединены с соответствующим тепловым реле для защиты цепей от токов перегрузки.
Количество полюсов:3;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:44,5x75x70;
Номинальный ток, А:12;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:3;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:5.5;
Механическая износостойкость, циклов:12000000;
Электрическая износостойкость, циклов:1200000;
Рабочая температура окружающей среды, °C:-35…+70;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:36;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Управляющее напряжение: втягивание, %:70-120;
Управляющее напряжение: размыкание, %:20-65.
Количество полюсов:3;
Степень защиты (IP):IP20;
Категория загрязнения среды:3;
Габаритные и установочные размеры (ШхВхГ), мм:44,5x75x70;
Номинальный ток, А:12;
Тип напряжения управления:Переменный ток (AC);
Номинальное напряжение изоляции, В:690;
Количество главных нормально разомкнутых (НО) контактов:3;
Количество главных нормально замкнутых (НЗ) контактов:0;
Номинальная коммутируемая мощность, кВт:5.5;
Механическая износостойкость, циклов:12000000;
Электрическая износостойкость, циклов:1200000;
Рабочая температура окружающей среды, °C:-35…+70;
Номинальное напряжение, В:380...400;
Высота над уровнем моря до, м:2000;
Номинальное напряжение питания цепи управления переменного тока, В:36;
Количество вспомогательных нормально разомкнутых (НО) контактов:1;
Количество вспомогательных нормально замкнутых (НЗ) контактов:1;
Управляющее напряжение: втягивание, %:70-120;
Управляющее напряжение: размыкание, %:20-65.
Номинальный ток
:
12А
Номинальное напряжение катушки (питания цепи) управления
:
36В AC
Количество и вид контактов
:
1НО+1НЗ (1з+1р)
Исполнение
:
Нереверсивное
Производитель
:
CHINT
1 571.28 руб.
Быстрый просмотр

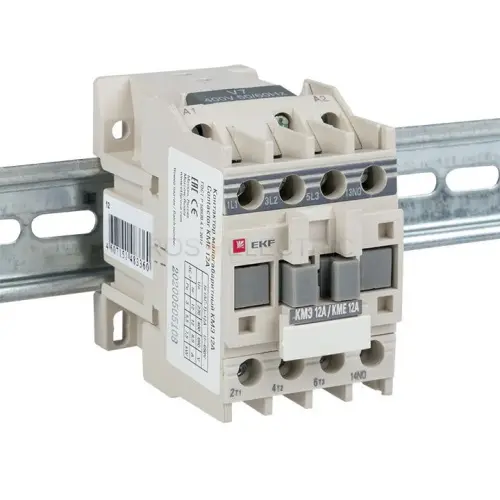

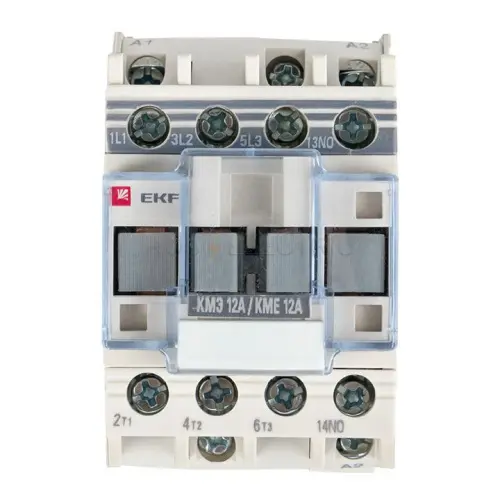

Контакторы КМЭ малогабаритные ЭКФ - предназначены для дистанционного управления электрическими цепями и электродвигателями.
Номинальный ток
:
12А
Номинальное напряжение катушки (питания цепи) управления
:
36В AC
Количество и вид контактов
:
1НО (1з)
Исполнение
:
Нереверсивное
Производитель
:
EKF
1 107.90 руб.
Быстрый просмотр

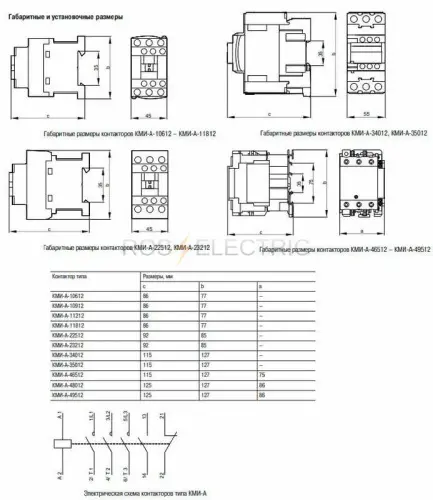

Контакторы электромагнитные малогабаритные КМИ-А серии ARMAT ИЭК - предназначены для использования в схемах управления электроприводами для пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 690В 50Гц, а также дистанционно управлять цепями освещения, нагревательными цепями, коммутировать трехфазные конденсаторные батареи первичные обмотки трехфазных низковольтных трансформаторов.
Номинальный ток: 12А.
Напряжение питания катушки:36В
Номинальное напряжение: 690 В, 50 Гц.
Количество полюсов: 3.
Количество дополнительных контактов:
1 «замыкающийся» + 1 «размыкающийся».
Крепления: на DIN-рейку или монтажную панель.
Номинальный ток: 12А.
Напряжение питания катушки:36В
Номинальное напряжение: 690 В, 50 Гц.
Количество полюсов: 3.
Количество дополнительных контактов:
1 «замыкающийся» + 1 «размыкающийся».
Крепления: на DIN-рейку или монтажную панель.
Номинальный ток
:
12А
Номинальное напряжение катушки (питания цепи) управления
:
36В AC
Количество и вид контактов
:
1НО+1НЗ (1з+1р)
Исполнение
:
Нереверсивное
Производитель
:
IEK
1 837.30 руб.
Быстрый просмотр

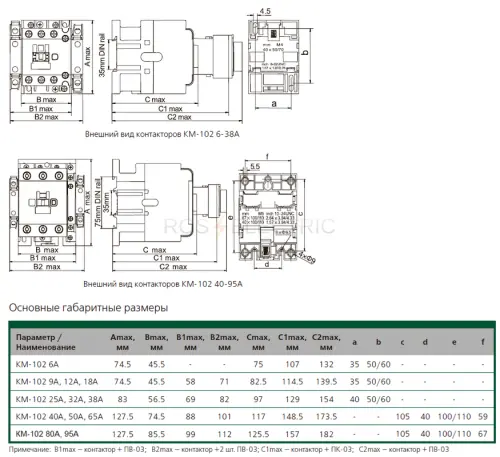

Контактор серии КМ-102 DEKraft; 3P; номинальный ток - 12 А (AC3, AC4); напряжение управления 36 В пер.тока; доп.контакты 1НЗ; установка на стандартную DIN-рейку. Контакторы КМ-102 предназначены для пуска и останова асинхронных двигателей, для коммутации осветительных сетей и конденсаторных батарей в сетях напряжением до 690 В пер.тока. Дополнительные защитные крышки исключают попадание пыли внутрь контактора и обеспечивают защиту от случайного прикосновения.
Номинальный ток
:
12А
Номинальное напряжение катушки (питания цепи) управления
:
36В AC
Количество и вид контактов
:
1НЗ (1р)
Исполнение
:
Нереверсивное
Производитель
:
DEKraft
1 365 руб.
Быстрый просмотр

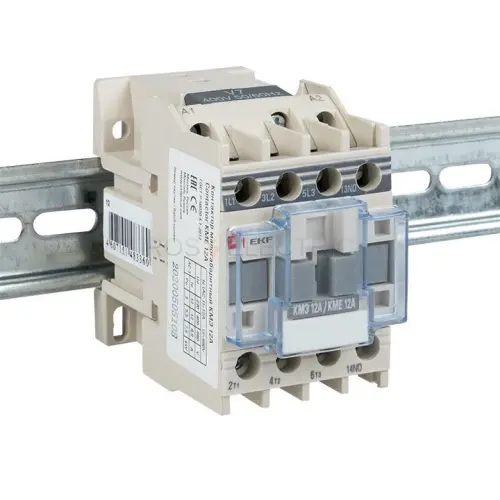

Контакторы КМЭ малогабаритные ЭКФ - предназначены для дистанционного управления электрическими цепями и электродвигателями.
Номинальный ток
:
12А
Номинальное напряжение катушки (питания цепи) управления
:
36В AC
Количество и вид контактов
:
1НЗ (1р)
Исполнение
:
Нереверсивное
Производитель
:
EKF
1 221.26 руб.
Быстрый просмотр

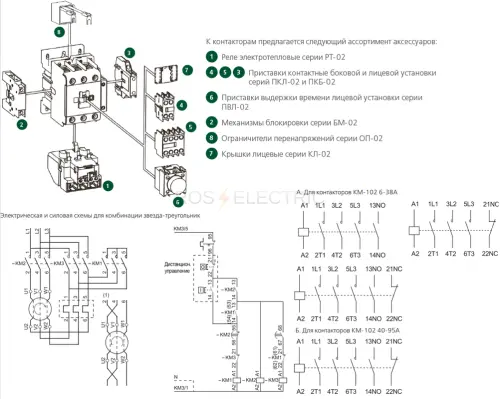

Контактор серии КМ-102 DEKraft; 3P; номинальный ток 12 А (AC3); напряжение управления 36 В пер.тока; доп.контакты 1НО+1НЗ; установка на стандартную DIN-рейку. Контакторы КМ-102 предназначены для пуска и останова асинхронных двигателей, для коммутации различных нагрузок в сетях напряжением до 690 В пер.тока. Дополнительные защитные крышки исключают попадание пыли внутрь контактора и обеспечивают защиту от случайного прикосновения.
Номинальный ток
:
12А
Номинальное напряжение катушки (питания цепи) управления
:
36В AC
Количество и вид контактов
:
1НО+1НЗ (1з+1р)
Исполнение
:
Нереверсивное
Производитель
:
DEKraft
1 420 руб.
Быстрый просмотр
Контакторы серии NC1 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 690В для частых пусков и управление двигателями переменного тока.
Номинальный рабочий ток контактора (Ie): 12A.
Номинальное напряжение питания катушки управления Us: 36В 50Гц (переменный ток).
Вспомогательных контактов: 1НО.
Количество главных контактов: 3НО.
Номинальное напряжение изоляции (Ui): 690В. Дополнительные акссесуары:
1.Катушки управления;
2.Механические блокировки MI;
3.Приставки выдержка времени F5;
4.Приставки доп.контакты F4;
5.Приставка доп.контакты (боковая) NCF1-11C;
6.Резистивно-емкостные цепи SR2.
Номинальный рабочий ток контактора (Ie): 12A.
Номинальное напряжение питания катушки управления Us: 36В 50Гц (переменный ток).
Вспомогательных контактов: 1НО.
Количество главных контактов: 3НО.
Номинальное напряжение изоляции (Ui): 690В. Дополнительные акссесуары:
1.Катушки управления;
2.Механические блокировки MI;
3.Приставки выдержка времени F5;
4.Приставки доп.контакты F4;
5.Приставка доп.контакты (боковая) NCF1-11C;
6.Резистивно-емкостные цепи SR2.
Номинальный ток
:
12А
Номинальное напряжение катушки (питания цепи) управления
:
36В AC
Количество и вид контактов
:
1НО (1з)
Исполнение
:
Нереверсивное
Производитель
:
CHINT
947.76 руб.
Быстрый просмотр
Контактор серии КМ-102 DEKraft; 3P; номинальный ток - 12 А (AC3, AC4); напряжение управления 36 В пер.тока; доп.контакты 1НО; установка на стандартную DIN-рейку. Контакторы КМ-102 предназначены для пуска и останова асинхронных двигателей, для коммутации осветительных сетей и конденсаторных батарей в сетях напряжением до 690 В пер.тока. Дополнительные защитные крышки исключают попадание пыли внутрь контактора и обеспечивают защиту от случайного прикосновения.
Номинальный ток
:
12А
Номинальное напряжение катушки (питания цепи) управления
:
36В AC
Количество и вид контактов
:
1НО (1з)
Исполнение
:
Нереверсивное
Производитель
:
DEKraft
1 330 руб.
Быстрый просмотр

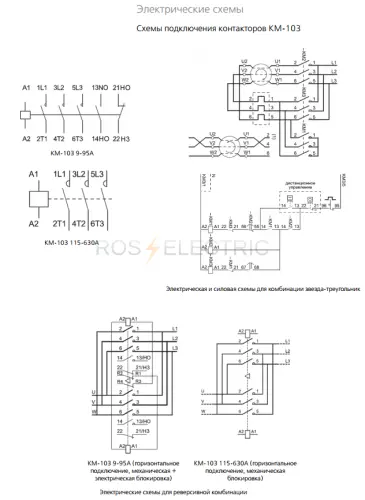

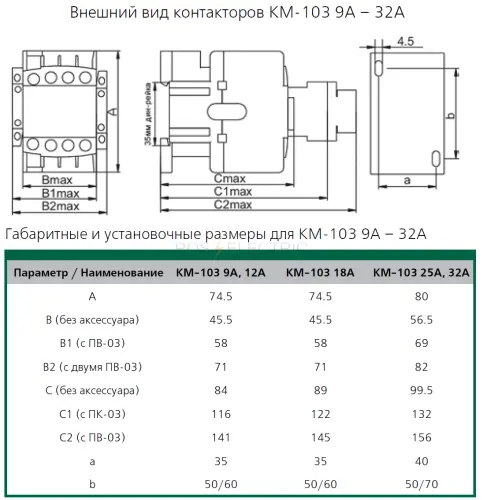

Контакторы серии КМ-103 предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором. Применяются в конвейерах, станках, компрессорах, насосах, лифтах, эскалаторах, тепловых пушках и завесах, системах управления отоплением, вентиляцией и кондиционированием и т.д., а также для коммутации осветительных сетей.
В комбинации с электротепловым реле перегрузки они также могут быть использованы в качестве мотор-стартера.
Контакторы КМ-103 с типоразмерами 9А-95А оснащены двумя встроенными контактами 1НО+1НЗ, что существенно расширяет возможности использования контакторов. А также экономически эффективней, так как нет необходимости устанавливать контактные приставки, где достаточно двух дополнительных контактов.
Контакторы КМ-103 с типоразмерами 115А-630А комплектуются приставкой контактной лицевой установки с дополнительными контактами 1НО+1НЗ.
Катушки управления от 24В до 380В.
Принцип действия
При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.
К контакторам серии КМ-103 предлагается следующий ассортимент аксессуаров:
- Реле электротепловые серии РТ-03;
- Приставки контактные боковой и лицевой установки серии ПК-03;
- Приставки выдержки времени лицевой установки серии ПВ-03;
- Механизмы блокировки серии серии БМ-03.
Все модели 9-95А имеют крепление на 35 мм DIN-рейку, а модели 40-95А устанавливаются в том числе и на 75 мм DIN-рейку.
Защитные крышки на контакторах от 9А до 95А обеспечивают непопадание пыли внутрь контактора, а также защиту от случайного прикосновения.
В комбинации с электротепловым реле перегрузки они также могут быть использованы в качестве мотор-стартера.
Контакторы КМ-103 с типоразмерами 9А-95А оснащены двумя встроенными контактами 1НО+1НЗ, что существенно расширяет возможности использования контакторов. А также экономически эффективней, так как нет необходимости устанавливать контактные приставки, где достаточно двух дополнительных контактов.
Контакторы КМ-103 с типоразмерами 115А-630А комплектуются приставкой контактной лицевой установки с дополнительными контактами 1НО+1НЗ.
Катушки управления от 24В до 380В.
Принцип действия
При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.
К контакторам серии КМ-103 предлагается следующий ассортимент аксессуаров:
- Реле электротепловые серии РТ-03;
- Приставки контактные боковой и лицевой установки серии ПК-03;
- Приставки выдержки времени лицевой установки серии ПВ-03;
- Механизмы блокировки серии серии БМ-03.
Все модели 9-95А имеют крепление на 35 мм DIN-рейку, а модели 40-95А устанавливаются в том числе и на 75 мм DIN-рейку.
Защитные крышки на контакторах от 9А до 95А обеспечивают непопадание пыли внутрь контактора, а также защиту от случайного прикосновения.
Номинальный ток
:
12А
Номинальное напряжение катушки (питания цепи) управления
:
36В AC
Количество и вид контактов
:
1НО+1НЗ (1з+1р)
Исполнение
:
Нереверсивное
Производитель
:
DEKraft
1 550 руб.
Быстрый просмотр
Контакторы КМИ ИЭК - предназначены для использования в схемах управления электроприводами для пуска, остановки, реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение 660В 50Гц.
Номинальный ток
:
12А
Номинальное напряжение катушки (питания цепи) управления
:
36В AC
Количество и вид контактов
:
1НО (1з)
Исполнение
:
Нереверсивное
Производитель
:
IEK
749 руб.
Быстрый просмотр
Малогабаритные контакторы переменного тока общепромышленного применения КМИ ИЭК - предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В, а также для дистанционного управления цепями освещения (АС;5a, AC;5b), нагревательными цепями и различными малоиндуктивными нагрузками (АС;1), для коммутации трехфазных конденсаторных батарей (АС;6b), первичных обмоток трехфазных низковольтных трансформаторов (АС;6а). (управление вентиляторами, насосами, тепловыми завесами, печами, кран; балками, станками, освещением, в системах автоматического ввода резерва (АВР).
Номинальный ток: 12А.
Напряжение катушки: 36В AC.
Контактная группа: 1НО.
Монтаж: на DIN-рейку 35 мм или монтажную панель.
Номинальный ток: 12А.
Напряжение катушки: 36В AC.
Контактная группа: 1НО.
Монтаж: на DIN-рейку 35 мм или монтажную панель.
Номинальный ток
:
12А
Номинальное напряжение катушки (питания цепи) управления
:
36В AC
Количество и вид контактов
:
1НО (1з)
Исполнение
:
Нереверсивное
Вес
:
0.45
1 168.76 руб.
Быстрый просмотр
Контакторы малогабаритные промышленного назначения серии КМН ТДМ - предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В, а также для дистанционного управления цепями освещения, нагревательными цепями и различными индуктивными нагрузками (категория применения АС-1).
Контакты изготовлены: из композита медь-серебро.
Номинальный рабочий ток: 12А.
Номинальное напряжение катушки: 36В АС3.
Количество и вид контактов: 1НО (1з).
Контакты изготовлены: из композита медь-серебро.
Номинальный рабочий ток: 12А.
Номинальное напряжение катушки: 36В АС3.
Количество и вид контактов: 1НО (1з).
Номинальный ток
:
12А
Номинальное напряжение катушки (питания цепи) управления
:
36В AC
Количество и вид контактов
:
1НО (1з)
Исполнение
:
Нереверсивное
Производитель
:
TDM
814.12 руб.
Снято с производства
Быстрый просмотр
Контакторы серии NC1 Chint - предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением до 690В для частых пусков и управление двигателями переменного тока.
Номинальный рабочий ток контактора (Ie): 12A.
Номинальное напряжение питания катушки управления Us: 36В 50Гц (переменный ток).
Вспомогательных контактов: 1НО.
Количество главных контактов: 3НО.
Номинальное напряжение изоляции (Ui): 690В. Дополнительные акссесуары:
1.Катушки управления;
2.Механические блокировки MI;
3.Приставки выдержка времени F5;
4.Приставки доп.контакты F4;
5.Приставка доп.контакты (боковая) NCF1-11C;
6.Резистивно-емкостные цепи SR2.
Номинальный рабочий ток контактора (Ie): 12A.
Номинальное напряжение питания катушки управления Us: 36В 50Гц (переменный ток).
Вспомогательных контактов: 1НО.
Количество главных контактов: 3НО.
Номинальное напряжение изоляции (Ui): 690В. Дополнительные акссесуары:
1.Катушки управления;
2.Механические блокировки MI;
3.Приставки выдержка времени F5;
4.Приставки доп.контакты F4;
5.Приставка доп.контакты (боковая) NCF1-11C;
6.Резистивно-емкостные цепи SR2.
Номинальный ток
:
12А
Номинальное напряжение катушки (питания цепи) управления
:
36В AC
Количество и вид контактов
:
1НО (1з)
Исполнение
:
Нереверсивное
Вес
:
0.3633
Производитель
:
CHINT
574.71 руб.
Малогабаритные контакторы, работающие на переменном и постоянном токе, предназначенные для общепромышленного применения**, используются для запуска, отключения и реверса короткозамкнутых асинхронных двигателей (рабочее напряжение до 660 В), а также для:
- дистанционного управления осветительными цепями (категории применения AC‑5a, AC‑5b);
- коммутации нагревательных приборов и слабоиндуктивных нагрузок (категория AC‑1);
- переключения трёхфазных конденсаторных батарей (AC‑6b);
- включения первичных обмоток трёхфазных низковольтных трансформаторов (AC‑6a).
Области применения включают управление вентиляторами, насосным оборудованием, тепловыми завесами, электрическими печами, кран-балками, станками, системами освещения, а также использование в схемах автоматического ввода резерва (АВР).
При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.
- дистанционного управления осветительными цепями (категории применения AC‑5a, AC‑5b);
- коммутации нагревательных приборов и слабоиндуктивных нагрузок (категория AC‑1);
- переключения трёхфазных конденсаторных батарей (AC‑6b);
- включения первичных обмоток трёхфазных низковольтных трансформаторов (AC‑6a).
Области применения включают управление вентиляторами, насосным оборудованием, тепловыми завесами, электрическими печами, кран-балками, станками, системами освещения, а также использование в схемах автоматического ввода резерва (АВР).
При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.
