Сначала популярные
Быстрый просмотр
Классификация
Тип приёмки: ОТК
Электротехнические характеристики
Номинальное импульсное напряжение Uimp (кВ): 6
Монтажные характеристики
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 4х185
Количество выводов выключателя для подключения: 3
Вид присоединяемых проводников: провод
Мин. сечение присоединяемых проводов (мм²): 16
Материал подсоединяймых проводников: Алюминий/Медь
Эксплуатационные характеристики
Климатическое исполнение и категория размещения: УХЛ3
Состав комплекта: Колодка под кабель 3 шт.
Дополнительные особенности
Тип оборудования: Комплект зажимов
Производитель
:
КЭАЗ
39 573.60 руб.
Быстрый просмотр

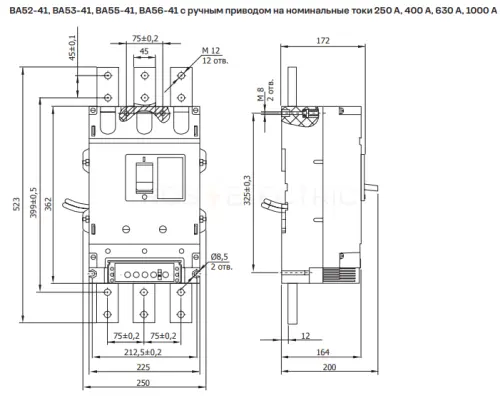

Автоматические выключатели ВА52 ВА53, ВА55, ВА56 КЭАЗ - предназначены для защиты электрических цепей переменного тока с частотой 50/60 Г ц, напряжением до 690 В, токов коротких замыканий и перегрузок, передачи электроэнергии в номинальном режиме для нечастых оперативных включений и отключений (до 6 в час) указанных цепей, а также нечастых прямых пусков асинхронных двигателей.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1000 А.
Габариты и материалы
Габариты изделия: Ширина (мм): 250
Габариты изделия: Высота (мм): 523
Габариты изделия: Глубина (мм): 200
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 1 000
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Вспомогательные (свободные) контакты: 3з+5р
Наличие привода: ручной
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: нет
Вид расцепителей: электромагнитный
Количество вспомогательных размыкающих контактов: 5
Количество вспомогательных замыкающих контактов: 3
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
Номинальный продолжительный ток Iu (А): 1 000
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ4
Диапазон рабочих температур (˚С): от -10°С до +55°С
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительное оборудование: нет
Дополнительный расцепитель: НР230AC/220DC
Тип оборудования: Выключатель автоматический
Номинальный ток
:
1000А
Номинальное рабочее напряжение
:
690В AC
Конструкция (вид) привода (рукоятки, толкателя)
:
ручной привод
Исполнение
:
Стационарное
Производитель
:
КЭАЗ
156 844.80 руб.
Быстрый просмотр

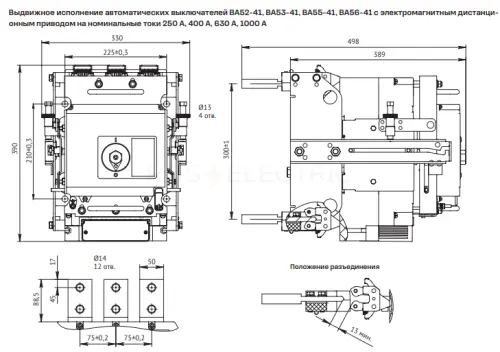

Автоматические выключатели ВА52 ВА53, ВА55, ВА56 КЭАЗ - предназначены для защиты электрических цепей переменного тока с частотой 50/60 Г ц, напряжением до 690 В, токов коротких замыканий и перегрузок, передачи электроэнергии в номинальном режиме для нечастых оперативных включений и отключений (до 6 в час) указанных цепей, а также нечастых прямых пусков асинхронных двигателей.
Силовой 2 полюсный автоматический выключатель постоянного тока в литом корпусе на номинальный ток 1000 А.
Габариты и материалы
Габариты изделия: Ширина (мм): 330
Габариты изделия: Высота (мм): 390
Габариты изделия: Глубина (мм): 498
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 1 000
Род тока: DC
Номинальное рабочее напряжение постоянного тока Ue (В): 440
Предельная коммутационная способность постоянного тока Icu при 440DС (кА): 100
Вспомогательные (свободные) контакты: 3з+3р
Наличие привода: ПЭ230AC
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: нет
Вид расцепителей: электромагнитный
Количество вспомогательных размыкающих контактов: 3
Количество вспомогательных замыкающих контактов: 3
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
Предельный ток селективности Is (кА): 16,8
Номинальный продолжительный ток Iu (А): 1 000
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: заднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: выдвижной
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -10°С до +55°С
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительное оборудование: нет
Дополнительный расцепитель: НР230AC/220DC
Наличие вспомогательных контактов сигнализации: да
Тип оборудования: Выключатель автоматический
Номинальный ток
:
1000А
Номинальное рабочее напряжение
:
440В DC
Конструкция (вид) привода (рукоятки, толкателя)
:
электромагнитный привод 230AC
Исполнение
:
Выкатное (выдвижное)
Производитель
:
КЭАЗ
256 431.60 руб.
Быстрый просмотр
Автоматические выключатели ВА52 ВА53, ВА55, ВА56 КЭАЗ - предназначены для защиты электрических цепей переменного тока с частотой 50/60 Г ц, напряжением до 690 В, токов коротких замыканий и перегрузок, передачи электроэнергии в номинальном режиме для нечастых оперативных включений и отключений (до 6 в час) указанных цепей, а также нечастых прямых пусков асинхронных двигателей.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1000 А.
Классификация
Тип приёмки: ОТК
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 250
Габариты изделия: Высота (мм): 362
Габариты изделия: Глубина (мм): 281
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 1 000
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 55
Вспомогательные (свободные) контакты: 4з+4р
Количество вспомогательных размыкающих контактов: 4
Количество вспомогательных замыкающих контактов: 4
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальный продолжительный ток Iu (А): 1 000
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -50°С до +55°С
Категория применения по селективности: неселективный
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительное оборудование: нет
Тип оборудования: Выключатель автоматический
Номинальный ток
:
1000А
Номинальное рабочее напряжение
:
690В AC
Конструкция (вид) привода (рукоятки, толкателя)
:
ручной привод
Исполнение
:
Стационарное
Производитель
:
КЭАЗ
156 844.80 руб.
Быстрый просмотр

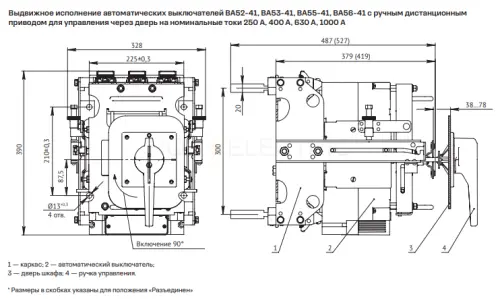

Автоматические выключатели ВА52 ВА53, ВА55, ВА56 КЭАЗ - предназначены для защиты электрических цепей переменного тока с частотой 50/60 Г ц, напряжением до 690 В, токов коротких замыканий и перегрузок, передачи электроэнергии в номинальном режиме для нечастых оперативных включений и отключений (до 6 в час) указанных цепей, а также нечастых прямых пусков асинхронных двигателей.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 400 А.
Классификация
Тип приёмки: ОТК
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 328
Габариты изделия: Высота (мм): 390
Габариты изделия: Глубина (мм): 690
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 400
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 55
Вспомогательные (свободные) контакты: 3з+4р, ВКС
Наличие привода: ручной дистанционный привод
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Количество вспомогательных размыкающих контактов: 4
Количество вспомогательных замыкающих контактов: 3
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельный ток селективности Is (кА): 20
Тип расцепителя: MR2-AC
Номинальный продолжительный ток Iu (А): 400
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 20000
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: заднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: выдвижной
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -50°С до +55°С
Категория применения по селективности: селективный
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительный расцепитель: НР230AC/220DC
Наличие вспомогательных контактов сигнализации: да
Тип оборудования: Выключатель автоматический
Номинальный ток
:
400А
Номинальное рабочее напряжение
:
690В AC
Конструкция (вид) привода (рукоятки, толкателя)
:
ручной дистанционный привод
Исполнение
:
Выкатное (выдвижное)
Производитель
:
КЭАЗ
258 302.40 руб.
Быстрый просмотр
Автоматические выключатели ВА52 ВА53, ВА55, ВА56 КЭАЗ - предназначены для защиты электрических цепей переменного тока с частотой 50/60 Г ц, напряжением до 690 В, токов коротких замыканий и перегрузок, передачи электроэнергии в номинальном режиме для нечастых оперативных включений и отключений (до 6 в час) указанных цепей, а также нечастых прямых пусков асинхронных двигателей.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1000 А.
Классификация
Тип приёмки: ОТК
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 250
Габариты изделия: Высота (мм): 523
Габариты изделия: Глубина (мм): 281
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 1 000
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 55
Вспомогательные (свободные) контакты: 2з+1р
Наличие привода: электромагнитный 230AC
Наличие независимого расцепителя: нет
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Количество вспомогательных размыкающих контактов: 1
Количество вспомогательных замыкающих контактов: 2
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельный ток селективности Is (кА): 20
Тип расцепителя: MR2-AC
Номинальный продолжительный ток Iu (А): 1 000
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 20000
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -50°С до +55°С
Категория применения по селективности: селективный
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительное оборудование: нет
Дополнительный расцепитель: нет
Наличие вспомогательных контактов сигнализации: нет
Тип оборудования: Выключатель автоматический
Номинальный ток
:
1000А
Номинальное рабочее напряжение
:
690В AC
Конструкция (вид) привода (рукоятки, толкателя)
:
электромагнитный привод 230AC
Исполнение
:
Стационарное
Производитель
:
КЭАЗ
218 110.80 руб.
Быстрый просмотр
Автоматические выключатели ВА52 ВА53, ВА55, ВА56 КЭАЗ - предназначены для защиты электрических цепей переменного тока с частотой 50/60 Г ц, напряжением до 690 В, токов коротких замыканий и перегрузок, передачи электроэнергии в номинальном режиме для нечастых оперативных включений и отключений (до 6 в час) указанных цепей, а также нечастых прямых пусков асинхронных двигателей.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 250 А.
Классификация
Тип приёмки: ОТК
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 250
Габариты изделия: Высота (мм): 523
Габариты изделия: Глубина (мм): 200
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 250
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 55
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Наличие независимого расцепителя: Нет
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельный ток селективности Is (кА): 20
Тип расцепителя: MR2-AC
Номинальный продолжительный ток Iu (А): 250
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 20000
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: Нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -50°С до +55°С
Категория применения по селективности: селективный
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительный расцепитель: Нет
Наличие вспомогательных контактов сигнализации: Нет
Тип оборудования: Выключатель автоматический
Номинальный ток
:
250А
Номинальное рабочее напряжение
:
690В AC
Конструкция (вид) привода (рукоятки, толкателя)
:
ручной привод
Исполнение
:
Стационарное
Производитель
:
КЭАЗ
173 575.20 руб.
Быстрый просмотр
Классификация
Тип приёмки: ОТК
Электротехнические характеристики
Номинальное импульсное напряжение Uimp (кВ): 6
Монтажные характеристики
Присоединение внешних проводников: переднее
Количество выводов выключателя для подключения: 6
Макс. сечение присоединяемых шин (мм): от 40х4 до 2х(60х12)
Вид присоединяемых проводников: шина
Материал подсоединяймых проводников: Алюминий
Эксплуатационные характеристики
Климатическое исполнение и категория размещения: УХЛ3
Состав комплекта: Пружина тарельчатая 34х12,3х1,5 12 шт.; Болт М12 12 шт.
Дополнительные особенности
Тип оборудования: Комплект зажимов
Производитель
:
КЭАЗ
2 893.20 руб.
Быстрый просмотр
Автоматические выключатели ВА52 ВА53, ВА55, ВА56 КЭАЗ - предназначены для защиты электрических цепей переменного тока с частотой 50/60 Г ц, напряжением до 690 В, токов коротких замыканий и перегрузок, передачи электроэнергии в номинальном режиме для нечастых оперативных включений и отключений (до 6 в час) указанных цепей, а также нечастых прямых пусков асинхронных двигателей.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1000 А.
Классификация
Тип приёмки: ОТК
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 250
Габариты изделия: Высота (мм): 523
Габариты изделия: Глубина (мм): 281
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 1 000
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 55
Вспомогательные (свободные) контакты: 3з+3р, ВКС
Наличие привода: электромагнитный 230AC
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Количество вспомогательных размыкающих контактов: 3
Количество вспомогательных замыкающих контактов: 3
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельный ток селективности Is (кА): 20
Тип расцепителя: MR2-AC
Номинальный продолжительный ток Iu (А): 1 000
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 20000
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -50°С до +55°С
Категория применения по селективности: селективный
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительное оборудование: нет
Дополнительный расцепитель: НР230AC/220DC
Наличие вспомогательных контактов сигнализации: да
Тип оборудования: Выключатель автоматический
Номинальный ток
:
1000А
Номинальное рабочее напряжение
:
690В AC
Конструкция (вид) привода (рукоятки, толкателя)
:
электромагнитный привод 230AC
Исполнение
:
Стационарное
Производитель
:
КЭАЗ
218 110.80 руб.
Быстрый просмотр
Автоматические выключатели ВА52 ВА53, ВА55, ВА56 КЭАЗ с приемкой Российского морского регистра судоходства (далее РС) и Российского Речного Регистра (далее РРР) - предназначены для защиты судового электрооборудования.
Автоматические выключатели ВА52 — токоограничивающие (категория применения А), с электромагнитными расцепителями.
Автоматические выключатели ВА53 — токоограничивающие (категория применения А), с электромагнитными и электронными расцепителями.
Автоматические выключатели ВА55 — селективные (категория применения В), с электронными расцепителями.
Автоматические выключатели ВА56 — с электромагнитным расцепителем (категория применения А) для защиты от больших токов короткого замыкания.
Автоматические выключатели ВА52 — токоограничивающие (категория применения А), с электромагнитными расцепителями.
Автоматические выключатели ВА53 — токоограничивающие (категория применения А), с электромагнитными и электронными расцепителями.
Автоматические выключатели ВА55 — селективные (категория применения В), с электронными расцепителями.
Автоматические выключатели ВА56 — с электромагнитным расцепителем (категория применения А) для защиты от больших токов короткого замыкания.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 250 А.
Классификация
Тип приёмки: Морской регистр (РМРС)
Габариты и материалы
Габариты изделия: Ширина (мм): 250
Габариты изделия: Высота (мм): 525
Габариты изделия: Глубина (мм): 200
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 250
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 55
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Наличие независимого расцепителя: Нет
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельный ток селективности Is (кА): 20
Тип расцепителя: MR1-AC
Контрольная температура (°С): 45
Номинальный продолжительный ток Iu (А): 250
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 20000
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): Мгн.
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,4;0,6;0,8;1;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: Нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: ОМ4
Диапазон рабочих температур (˚С): от -10°С до +45°С
Категория применения по селективности: селективный
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительное оборудование: Нет
Дополнительный расцепитель: Нет
Наличие вспомогательных контактов сигнализации: Нет
Тип оборудования: Выключатель автоматический
Номинальный ток
:
250А
Номинальное рабочее напряжение
:
690В AC
Конструкция (вид) привода (рукоятки, толкателя)
:
ручной привод
Исполнение
:
Стационарное
Производитель
:
КЭАЗ
194 400 руб.
Быстрый просмотр
0
0
Автоматические выключатели ВА52 ВА53, ВА55, ВА56 КЭАЗ - предназначены для защиты электрических цепей переменного тока с частотой 50/60 Г ц, напряжением до 690 В, токов коротких замыканий и перегрузок, передачи электроэнергии в номинальном режиме для нечастых оперативных включений и отключений (до 6 в час) указанных цепей, а также нечастых прямых пусков асинхронных двигателей.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 250 А.
Классификация
Тип приёмки: ОТК
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 330
Габариты изделия: Высота (мм): 390
Габариты изделия: Глубина (мм): 498
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 250
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 55
Вспомогательные (свободные) контакты: 3з+3р, ВКС
Наличие привода: электромагнитный 400AC
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Количество вспомогательных размыкающих контактов: 3
Количество вспомогательных замыкающих контактов: 3
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельный ток селективности Is (кА): 20
Тип расцепителя: MR2-AC
Номинальный продолжительный ток Iu (А): 250
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 20000
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: заднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: выдвижной
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -50°С до +55°С
Категория применения по селективности: селективный
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительный расцепитель: НР400AC
Наличие вспомогательных контактов сигнализации: да
Тип оборудования: Выключатель автоматический
Номинальный ток
:
250А
Номинальное рабочее напряжение
:
690В AC
Конструкция (вид) привода (рукоятки, толкателя)
:
электромагнитный привод 400AC
Исполнение
:
Выкатное (выдвижное)
Производитель
:
КЭАЗ
298 677.60 руб.
Быстрый просмотр
Автоматический выключатель в литом корпусе ВА55-41-334730-1000А-690AC-НР400AC-ПЭ400AC-ОМ4-РЕГ 376025
0
0
Автоматические выключатели ВА52 ВА53, ВА55, ВА56 КЭАЗ с приемкой Российского морского регистра судоходства (далее РС) и Российского Речного Регистра (далее РРР) - предназначены для защиты судового электрооборудования.
Автоматические выключатели ВА52 — токоограничивающие (категория применения А), с электромагнитными расцепителями.
Автоматические выключатели ВА53 — токоограничивающие (категория применения А), с электромагнитными и электронными расцепителями.
Автоматические выключатели ВА55 — селективные (категория применения В), с электронными расцепителями.
Автоматические выключатели ВА56 — с электромагнитным расцепителем (категория применения А) для защиты от больших токов короткого замыкания.
Автоматические выключатели ВА52 — токоограничивающие (категория применения А), с электромагнитными расцепителями.
Автоматические выключатели ВА53 — токоограничивающие (категория применения А), с электромагнитными и электронными расцепителями.
Автоматические выключатели ВА55 — селективные (категория применения В), с электронными расцепителями.
Автоматические выключатели ВА56 — с электромагнитным расцепителем (категория применения А) для защиты от больших токов короткого замыкания.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1000 А.
Классификация
Тип приёмки: Морской регистр (РМРС)
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 250
Габариты изделия: Высота (мм): 523
Габариты изделия: Глубина (мм): 281
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 1 000
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 55
Вспомогательные (свободные) контакты: 3з+3р, ВКС
Наличие привода: электромагнитный 400AC
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Количество вспомогательных размыкающих контактов: 3
Количество вспомогательных замыкающих контактов: 3
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельный ток селективности Is (кА): 20
Тип расцепителя: MR1-AC
Номинальный продолжительный ток Iu (А): 1 000
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): Мгн.
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,4;0,6;0,8;1;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;16;OFF
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: ОМ4
Диапазон рабочих температур (˚С): от -10°С до +45°С
Категория применения по селективности: селективный
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительное оборудование: Нет
Дополнительный расцепитель: НР400AC
Наличие вспомогательных контактов сигнализации: да
Тип оборудования: Выключатель автоматический
Номинальный ток
:
1000А
Номинальное рабочее напряжение
:
690В AC
Конструкция (вид) привода (рукоятки, толкателя)
:
электромагнитный привод 400AC
Исполнение
:
Стационарное
Производитель
:
КЭАЗ
239 588.40 руб.
Быстрый просмотр
Автоматические выключатели ВА52 ВА53, ВА55, ВА56 КЭАЗ - предназначены для защиты электрических цепей переменного тока с частотой 50/60 Г ц, напряжением до 690 В, токов коротких замыканий и перегрузок, передачи электроэнергии в номинальном режиме для нечастых оперативных включений и отключений (до 6 в час) указанных цепей, а также нечастых прямых пусков асинхронных двигателей.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 630 А.
Классификация
Тип приёмки: ОТК
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 250
Габариты изделия: Высота (мм): 523
Габариты изделия: Глубина (мм): 200
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 630
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 55
Вспомогательные (свободные) контакты: 3з+4р, ВКС
Наличие привода: ручной
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Количество вспомогательных размыкающих контактов: 4
Количество вспомогательных замыкающих контактов: 3
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельный ток селективности Is (кА): 20
Тип расцепителя: MR2-AC
Номинальный продолжительный ток Iu (А): 630
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 20000
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: заднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -50°С до +55°С
Категория применения по селективности: селективный
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительное оборудование: нет
Дополнительный расцепитель: НР230AC/220DC
Наличие вспомогательных контактов сигнализации: да
Тип оборудования: Выключатель автоматический
Номинальный ток
:
630А
Номинальное рабочее напряжение
:
690В AC
Конструкция (вид) привода (рукоятки, толкателя)
:
ручной привод
Исполнение
:
Стационарное
Производитель
:
КЭАЗ
182 254.80 руб.
Быстрый просмотр
Классификация
Тип приёмки: ОТК
Электротехнические характеристики
Номинальное импульсное напряжение Uimp (кВ): 6
Монтажные характеристики
Присоединение внешних проводников: переднее
Количество выводов выключателя для подключения: 6
Макс. сечение присоединяемых шин (мм): от 2х(90х4) до 2х(100х12)
Вид присоединяемых проводников: шина
Материал подсоединяймых проводников: Алюминий
Эксплуатационные характеристики
Климатическое исполнение и категория размещения: УХЛ3
Состав комплекта: Пружина тарельчатая 40х16,3х2,0 18 шт.; Болт М16 18 шт.
Дополнительные особенности
Тип оборудования: Комплект зажимов
Номинальный ток
:
2000А
Производитель
:
КЭАЗ
3 850.80 руб.
Быстрый просмотр
Автоматические выключатели ВА52 ВА53, ВА55, ВА56 КЭАЗ - предназначены для защиты электрических цепей переменного тока с частотой 50/60 Г ц, напряжением до 690 В, токов коротких замыканий и перегрузок, передачи электроэнергии в номинальном режиме для нечастых оперативных включений и отключений (до 6 в час) указанных цепей, а также нечастых прямых пусков асинхронных двигателей.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 630 А.
Классификация
Тип приёмки: ОТК
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 250
Габариты изделия: Высота (мм): 523
Габариты изделия: Глубина (мм): 281
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 630
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 55
Вспомогательные (свободные) контакты: 3з+3р, ВКС
Наличие привода: электромагнитный 230AC
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Количество вспомогательных размыкающих контактов: 3
Количество вспомогательных замыкающих контактов: 3
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельный ток селективности Is (кА): 20
Тип расцепителя: MR2-AC
Номинальный продолжительный ток Iu (А): 630
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 20000
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -50°С до +55°С
Категория применения по селективности: селективный
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительное оборудование: нет
Дополнительный расцепитель: НР230AC/220DC
Наличие вспомогательных контактов сигнализации: да
Тип оборудования: Выключатель автоматический
Номинальный ток
:
630А
Номинальное рабочее напряжение
:
690В AC
Конструкция (вид) привода (рукоятки, толкателя)
:
электромагнитный привод 230AC
Исполнение
:
Стационарное
Производитель
:
КЭАЗ
218 110.80 руб.
Быстрый просмотр
Автоматические выключатели ВА52 ВА53, ВА55, ВА56 КЭАЗ - предназначены для защиты электрических цепей переменного тока с частотой 50/60 Г ц, напряжением до 690 В, токов коротких замыканий и перегрузок, передачи электроэнергии в номинальном режиме для нечастых оперативных включений и отключений (до 6 в час) указанных цепей, а также нечастых прямых пусков асинхронных двигателей.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 630 А.
Габариты и материалы
Габариты изделия: Ширина (мм): 565
Габариты изделия: Высота (мм): 275
Габариты изделия: Глубина (мм): 310
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 630
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Наличие привода: ручной
Вид расцепителей: электронный
Номинальное напряжение изоляции Ui (В): 690
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельный ток селективности Is (кА): 20
Номинальный продолжительный ток Iu (А): 630
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36; 0,4; 0,45; 0,5; 0,56; 0,63; 0,7; 0,8; 0,9; 1,0
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2 4 8 16
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): Без выдержки 0,1 0,15 0,2 0,25 0,3 0,35 0,4
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2 4 8 12
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -10°С до +55°С
Категория применения по селективности: селективный
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительное оборудование: нет
Тип оборудования: Выключатель автоматический
Номинальный ток
:
630А
Номинальное рабочее напряжение
:
690В AC
Конструкция (вид) привода (рукоятки, толкателя)
:
ручной привод со скобой для блокировки
Исполнение
:
Стационарное
Производитель
:
КЭАЗ
175 198.80 руб.
Быстрый просмотр
Автоматические выключатели ВА52 ВА53, ВА55, ВА56 КЭАЗ - предназначены для защиты электрических цепей переменного тока с частотой 50/60 Г ц, напряжением до 690 В, токов коротких замыканий и перегрузок, передачи электроэнергии в номинальном режиме для нечастых оперативных включений и отключений (до 6 в час) указанных цепей, а также нечастых прямых пусков асинхронных двигателей.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1000 А.
Габариты и материалы
Габариты изделия: Ширина (мм): 330
Габариты изделия: Высота (мм): 390
Габариты изделия: Глубина (мм): 487
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 1 000
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Вспомогательные (свободные) контакты: 3з+4р
Наличие привода: да
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: нет
Вид расцепителей: электромагнитный
Количество вспомогательных размыкающих контактов: 4
Количество вспомогательных замыкающих контактов: 3
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельный ток селективности Is (кА): 12
Номинальный продолжительный ток Iu (А): 1 000
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: заднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: выдвижной
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -10°С до +55°С
Категория применения по селективности: неселективный
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительное оборудование: нет
Дополнительный расцепитель: нет
Наличие вспомогательных контактов сигнализации: да
Тип оборудования: Выключатель автоматический
Номинальный ток
:
1000А
Номинальное рабочее напряжение
:
690В AC
Конструкция (вид) привода (рукоятки, толкателя)
:
ручной дистанционный привод
Исполнение
:
Выкатное (выдвижное)
Производитель
:
КЭАЗ
224 174.40 руб.
Быстрый просмотр
Автоматические выключатели ВА52 ВА53, ВА55, ВА56 КЭАЗ с приемкой Российского морского регистра судоходства (далее РС) и Российского Речного Регистра (далее РРР) - предназначены для защиты судового электрооборудования.
Автоматические выключатели ВА52 — токоограничивающие (категория применения А), с электромагнитными расцепителями.
Автоматические выключатели ВА53 — токоограничивающие (категория применения А), с электромагнитными и электронными расцепителями.
Автоматические выключатели ВА55 — селективные (категория применения В), с электронными расцепителями.
Автоматические выключатели ВА56 — с электромагнитным расцепителем (категория применения А) для защиты от больших токов короткого замыкания.
Автоматические выключатели ВА52 — токоограничивающие (категория применения А), с электромагнитными расцепителями.
Автоматические выключатели ВА53 — токоограничивающие (категория применения А), с электромагнитными и электронными расцепителями.
Автоматические выключатели ВА55 — селективные (категория применения В), с электронными расцепителями.
Автоматические выключатели ВА56 — с электромагнитным расцепителем (категория применения А) для защиты от больших токов короткого замыкания.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1000 А.
Классификация
Тип приёмки: Морской регистр (РМРС)
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 250
Габариты изделия: Высота (мм): 523
Габариты изделия: Глубина (мм): 281
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 1 000
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 55
Вспомогательные (свободные) контакты: 3з+3р, ВКС
Наличие привода: электромагнитный 230AC
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Количество вспомогательных размыкающих контактов: 3
Количество вспомогательных замыкающих контактов: 3
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельный ток селективности Is (кА): 20
Тип расцепителя: MR2-AC
Контрольная температура (°С): 45
Номинальный продолжительный ток Iu (А): 1 000
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 20000
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: ОМ4
Диапазон рабочих температур (˚С): от -10°С до +45°С
Категория применения по селективности: селективный
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительное оборудование: нет
Дополнительный расцепитель: НР230AC/220DC
Наличие вспомогательных контактов сигнализации: да
Тип оборудования: Выключатель автоматический
Номинальный ток
:
1000А
Номинальное рабочее напряжение
:
690В AC
Конструкция (вид) привода (рукоятки, толкателя)
:
электромагнитный привод 230AC
Исполнение
:
Стационарное
Производитель
:
КЭАЗ
239 923.20 руб.
Быстрый просмотр
Автоматические выключатели ВА52 ВА53, ВА55, ВА56 КЭАЗ - предназначены для защиты электрических цепей переменного тока с частотой 50/60 Г ц, напряжением до 690 В, токов коротких замыканий и перегрузок, передачи электроэнергии в номинальном режиме для нечастых оперативных включений и отключений (до 6 в час) указанных цепей, а также нечастых прямых пусков асинхронных двигателей.
Силовой 2 полюсный автоматический выключатель постоянного тока в литом корпусе на номинальный ток 1000 А.
Классификация
Тип приёмки: ОТК
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 250
Габариты изделия: Высота (мм): 523
Габариты изделия: Глубина (мм): 200
Электротехнические характеристики
Количество полюсов: 2
Номинальный ток In (А): 1 000
Род тока: DC
Номинальное рабочее напряжение постоянного тока Ue (В): 440
Предельная коммутационная способность постоянного тока Icu при 440DС (кА): 100
Вспомогательные (свободные) контакты: 3з+4р
Наличие привода: ручной
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: нет
Количество вспомогательных размыкающих контактов: 4
Количество вспомогательных замыкающих контактов: 3
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
Номинальный продолжительный ток Iu (А): 1 000
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -10°С до +55°С
Включено в реестр промышленной продукции РФ: да
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительное оборудование: нет
Дополнительный расцепитель: НР230AC/220DC
Тип оборудования: Выключатель автоматический
Номинальный ток
:
1000А
Номинальное рабочее напряжение
:
440В DC
Конструкция (вид) привода (рукоятки, толкателя)
:
ручной привод
Исполнение
:
Стационарное
Производитель
:
КЭАЗ
156 846 руб.
Быстрый просмотр
0
0
Автоматические выключатели ВА52 ВА53, ВА55, ВА56 КЭАЗ с приемкой Российского морского регистра судоходства (далее РС) и Российского Речного Регистра (далее РРР) - предназначены для защиты судового электрооборудования.
Автоматические выключатели ВА52 — токоограничивающие (категория применения А), с электромагнитными расцепителями.
Автоматические выключатели ВА53 — токоограничивающие (категория применения А), с электромагнитными и электронными расцепителями.
Автоматические выключатели ВА55 — селективные (категория применения В), с электронными расцепителями.
Автоматические выключатели ВА56 — с электромагнитным расцепителем (категория применения А) для защиты от больших токов короткого замыкания.
Автоматические выключатели ВА52 — токоограничивающие (категория применения А), с электромагнитными расцепителями.
Автоматические выключатели ВА53 — токоограничивающие (категория применения А), с электромагнитными и электронными расцепителями.
Автоматические выключатели ВА55 — селективные (категория применения В), с электронными расцепителями.
Автоматические выключатели ВА56 — с электромагнитным расцепителем (категория применения А) для защиты от больших токов короткого замыкания.
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1000 А.
Классификация
Тип приёмки: Морской регистр (РМРС)
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 250
Габариты изделия: Высота (мм): 523
Габариты изделия: Глубина (мм): 200
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 1 000
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 55
Вспомогательные (свободные) контакты: 3з+4р, ВКС
Наличие привода: ручной
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Количество вспомогательных размыкающих контактов: 4
Количество вспомогательных замыкающих контактов: 3
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельный ток селективности Is (кА): 20
Тип расцепителя: MR2-AC
Контрольная температура (°С): 45
Номинальный продолжительный ток Iu (А): 1 000
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 20000
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: ОМ4
Диапазон рабочих температур (˚С): от -10°С до +45°С
Категория применения по селективности: селективный
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
Дополнительный расцепитель: НР230AC/220DC
Наличие вспомогательных контактов сигнализации: да
Тип оборудования: Выключатель автоматический
Номинальный ток
:
1000А
Номинальное рабочее напряжение
:
690В AC
Конструкция (вид) привода (рукоятки, толкателя)
:
ручной привод
Исполнение
:
Стационарное
Производитель
:
КЭАЗ
190 934.40 руб.
